От правильного понимания терминов и этапов процесса крепления выемок напрямую зависят безопасность работ, соблюдение сроков строительства и сохранность жизни людей. Однако часто участники процесса — от прораба до заказчика — не имеют полного представления о том, когда именно крепление обязательно, кто должен разработать паспорт, как выбрать тип конструкции и проконтролировать монтаж.
Крепление — это управляемый процесс, включающий проектирование (ППР/паспорт), выбор оборудования под геологию, квалифицированный монтаж и надзор. Доверие к «глазу» и «опыту» без документации — главный риск.
В этой статье мы дадим системный ответ на организационные вопросы по креплению выемок в соответствии с СП 45.13330.2017 и современными инженерными практиками на примере инвентарных крепей SBH.

1. Крепь: официальное определение и нормативная база

1.1. Определение согласно СП 45.13330.2017

Крепления стенок выемок — это временные конструкции, применяемые при разработке траншей и котлованов для предотвращения обрушения грунта и обеспечения безопасных условий труда.
Ключевое требование: Конструкции креплений должны быть, как правило, инвентарного типа. Это означает возможность многоразового использования и максимальной механизации монтажа и демонтажа.

1.2. Применяемость: глубина выемки

Общее правило: Крепление стенок выемок обязательно при глубине более 1,25 м (или более 1,75 м в глинистых грунтах) на всю рабочую длину.
Исключения:

При создании откосов безопасной крутизны (расчет устойчивости).
В скальных грунтах.
В плотной застройке откосы чаще всего невозможны, и крепление обязательно даже на меньшей глубине.

1.3. Виды креплений по СП

Вид крепления	Характеристика	Применение
Дощатые (неинвентарные)	Горизонтальные или вертикальные доски, закладываемые за стойки	Мелкие выемки (до 2–3 м). Допускаются только при отсутствии инвентарных деталей
Инвентарные щитовые (рамные)	Сборно-разборные металлические системы (сталь/алюминий) с регулируемыми распорками	Основной тип для современных строительных объектов
Специальные	Шпунтовые ограждения (Ларсена), анкерные, подкосные, «стена в грунте»	Сложные гидрогеологические условия, глубокие котлованы

Примечание: Современный стандарт качества в России и Европе — инвентарные щитовые системы (например, SBH), так как они обеспечивают расчетную нагрузку и паспорт безопасности.

2. Когда нужна крепь? Факторы, обязывающие к применению

2.1. Глубина и тип грунта по СП

Тип грунта	Глубина, требующая крепления
Связные грунты (глины, суглинки)	> 1,75 м
Несвязные грунты (пески, супеси)	> 1,25 м
Водонасыщенные грунты	Независимо от глубины — требуется водопонижение + крепление с учетом гидростатического давления

2.2. Стесненные условия застройки

Расстояние до зданий: Если бровка выемки ближе 1,5–2 м от фундаментов существующих зданий — откосы запрещены.
Наличие подземных коммуникаций: Пересечение действующих сетей (кабели, газ, водовод) требует локального крепления (например, профильной крепью C-400 SBH) для предотвращения обрушения и повреждения сетей.

2.3. Наличие дополнительных нагрузок

Транспорт: Если край траншеи находится в зоне движения строительной или городской техники.
Складирование грунта/материалов: Недопустимо размещать отвал или технику ближе 1 м от бровки неукрепленной выемки.

Вывод: Крепление обязательно, если эти нагрузки превышают расчетное давление грунта на стенку.

3. Как выбирается тип крепи? (Критерии подбора)

3.1. Инженерно-геологические и гидрогеологические факторы

Тип грунта и давление (кН/м²): По диаграмме TBG (каталог SBH) нагрузка растет с глубиной:

на 4 м — ~23 кН/м²;
на 6 м — ~34 кН/м².

Уровень грунтовых вод (УГВ): Если УГВ выше дна — требования к герметичности замков повышаются. Для обводненных песков необходимы стальные крепи с герметизацией (C-600/C-750).

3.2. Технологические параметры выработки

Глубина	Рекомендуемая серия SBH
До 3–4 м	Легкие алюминиевые системы (C-250) или камерные стальные (C-300)
До 5–6 м	Стандартные камерные крепи C-600/790
До 7–8 м	Системы с подвижной роликовой распоркой (C-750)

Для труб > 800 мм и секций > 6 м нужны C-750, где просвет под распоркой регулируется до 3,7 м.

3.3. Экономическая целесообразность vs риски

Сравнение затрат (на 100 м траншеи, глуб. 4–5 м):

Вариант	Особенности
Доска/дерево	Низкий входной порог, но высокие трудозатраты, риск обрушения, гниение
Шпунт Ларсена	Дорогой материал/аренда, требуется вибропогружатель (вибрация, шум)
Инвентарные крепи SBH	Аренда ~150 тыс. руб./2 мес., быстрый монтаж экскаватором, многоразовость, паспорт безопасности

Вывод: Экономия на проектировании или покупке дешевой крепи для средних глубин неоправданна.

4. Кто проектирует крепление выемки?

4.1. Проектная документация и ППР

Расчет крепления и схема его установки — обязательная часть Проекта производства работ (ППР) и технологической карты (ТК).
Разработчик: Специализированная проектная организация или технический отдел подрядчика (имеющие допуск СРО).

4.2. Состав паспорта крепления (для инвентарных систем)

Раздел	Содержание
Пояснительная записка	Исходные данные (геология, УГВ, нагрузки)
Графическая часть	Поперечный разрез выемки (в масштабе 1:50 или 1:100), план расположения секций крепи
Таблицы	Спецификация элементов (тип щитов, количество распорок, удлинителей), допускаемые нагрузки на элемент (кН)
Реквизиты	Паспорт завода-изготовителя крепи (например, SBH — сертификаты GS/TUV/ISO 9001)

4.3. Отсутствие типовых проектов

Индивидуальное проектирование: Если глубина, геометрия или нагрузки нестандартны — разрабатывается индивидуальный паспорт (расчет несущей способности, устойчивости).
Кто проверяет: Главный инженер проекта (ГИП) и специалист по охране труда.

5. Кто монтирует и какие требования предъявляются к монтажу?

5.1. Требования к подрядчику

Квалификация персонала: Монтажники должны иметь соответствующую квалификацию (не ниже 4–5 разряда) и быть обучены работе с конкретным типом крепи (например, инвентарные щиты SBH).
Наличие наряда-допуска: При глубине > 2 м оформляется наряд-допуск на производство работ повышенной опасности.

5.2. Инженерная подготовка и технология монтажа

Сборка секций: Крупнощитовая сборка на бровке траншеи или «с колес» (доставка контейнерами).
Метод установки зависит от грунта:

В готовую выемку: Для устойчивых грунтов (опускание собранной камеры).
Задавливание: Для неустойчивых и плывунов (поочередное погружение стенок экскаватором с подъемом грунта).

Контрольная сборка: После установки проверяются:

зазоры (крепь должна прилегать к стенкам по всему периметру);
вертикальность (отклонение не более 2°);
фиксация распорок.

5.3. Обеспечение безопасности при монтаже

Запрет нахождения в траншее: При задавливании и установке рабочих не должно быть в выемке.
Обустройство подходов: Установка лестниц-стремянок, ограждение периметра.

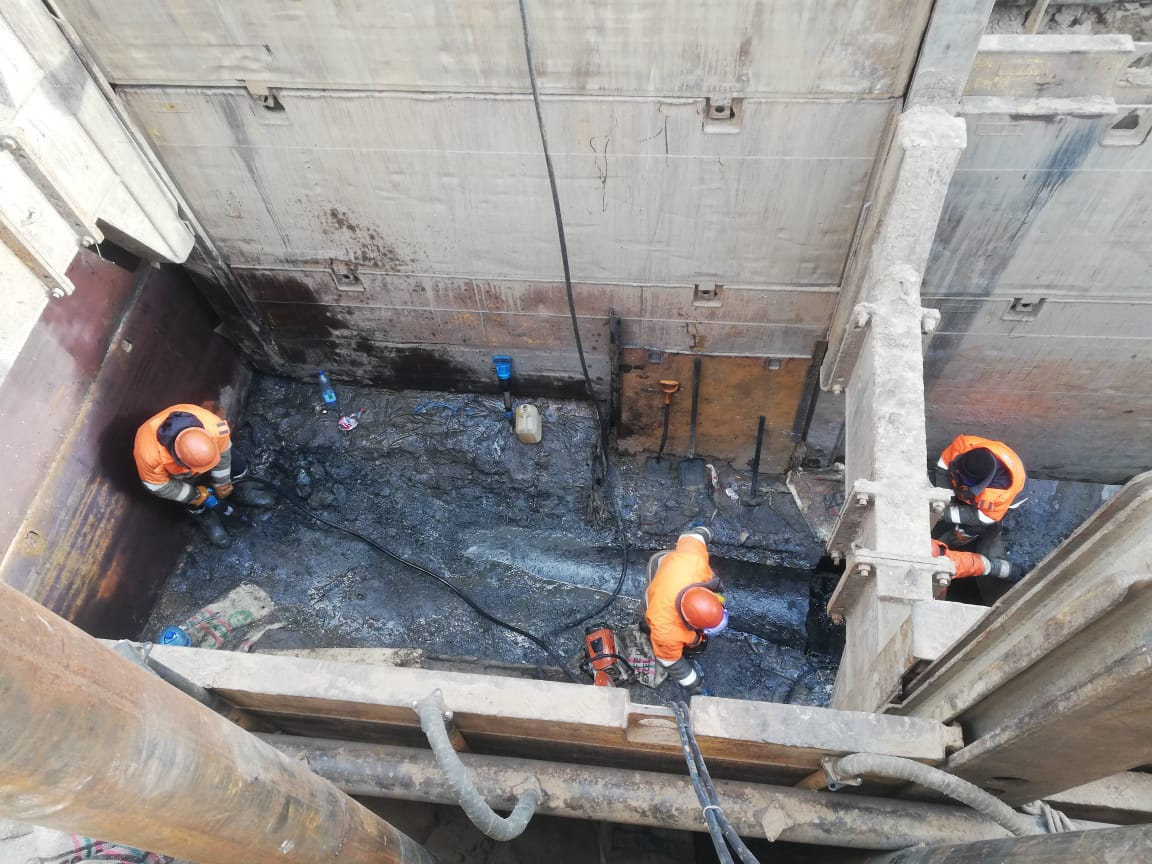

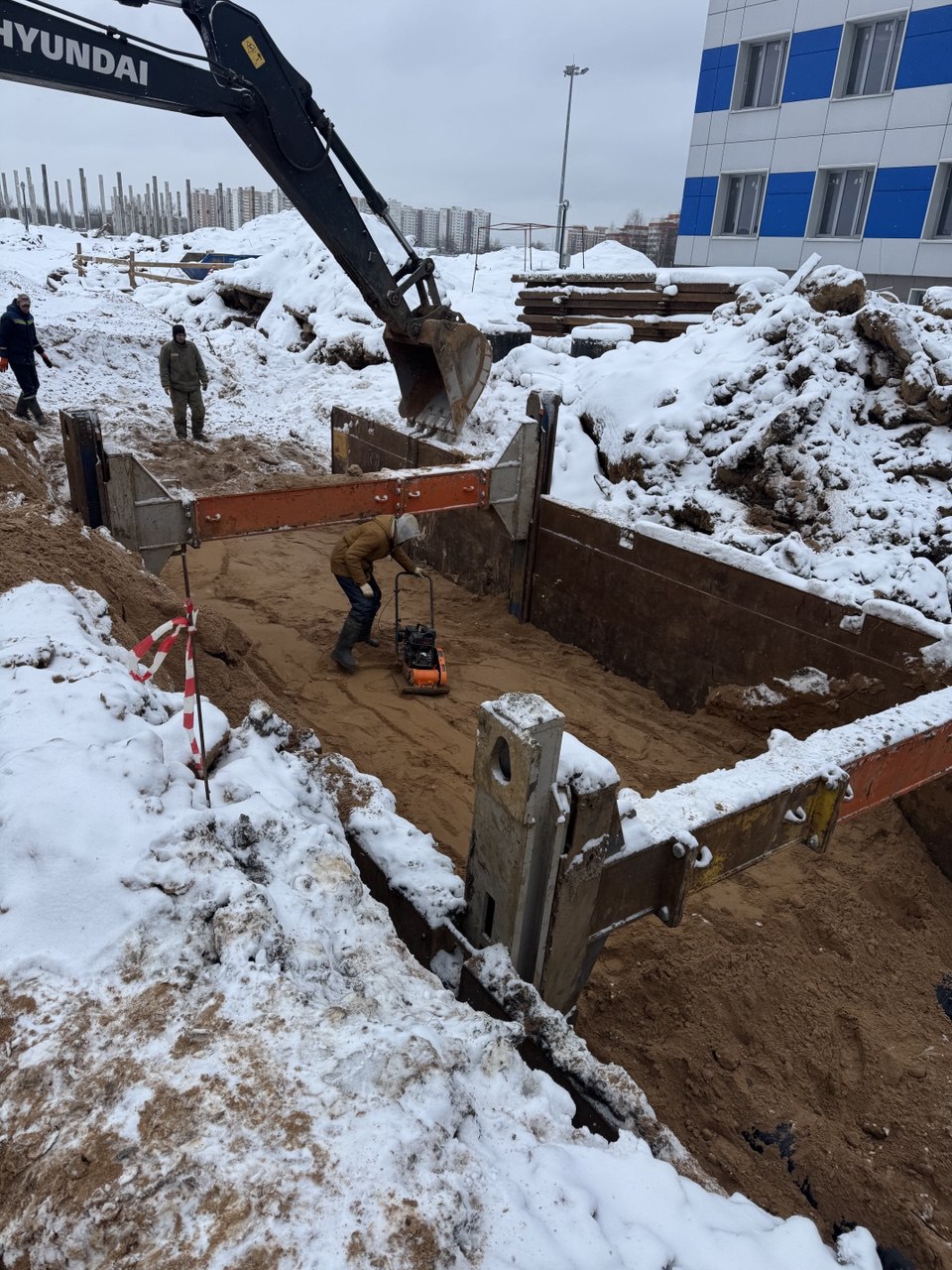

5.4. Демонтаж (обратная последовательность)

Порядок: Демонтируется снизу вверх по мере обратной засыпки (засыпка слоями по 0,3–0,5 м). Очередность извлечения распорок — строго по схеме ППР.
Извлечение щитов: Экскаватором (трактором) с использованием строповочных петель.

6. Контроль качества и ответственность участников

6.1. Виды контроля

Этап	Содержание
Входной контроль	Проверка паспортов и сертификатов на элементы крепи (соответствие серии, отсутствие деформаций)
Операционный контроль	Прораб или мастер проверяют геометрию (рулетка, уровень), плотность прилегания щитов, затяжку распорок
Приемочный контроль	После завершения монтажа составляется акт освидетельствования скрытых работ

6.2. Ответственность за нарушение правил крепления

Участник	Ответственность
Проектировщик	За ошибки в расчетах (нарушение СП 45.13330) — дисциплинарная и гражданско-правовая ответственность (возмещение ущерба при обрушении)
Подрядчик (прораб)	За монтаж без ППР, некачественную сборку, допуск рабочих в траншею без крепления
Юридические лица	По ст. 9.4 КоАП РФ «Нарушение обязательных требований в области строительства» — штраф до 300 тыс. руб. и предписание об остановке работ

Заключение

Крепление — это не «просто поставить доски». Это инженерная процедура, четко регламентированная СП 45.13330.2017 и требующая проектной документации.
Алгоритм действий:

Геология и глубина > 1,25 м → требуется расчет.
Выбор типа: инвентарная (алюминий/сталь) или индивидуальная.
Разработка ППР (паспорта) с сечением крепи.
Монтаж аттестованным персоналом по технологической карте (задавливание/в готовую выемку).
Контроль прораба и сдача акта.

Итог: Только неукоснительное следование этому порядку гарантирует безопасность и отсутствие штрафов.
Компания «Крепи.Про» предлагает не только аренду сертифицированных инвентарных крепей SBH, но и полное инженерное сопровождение: разработку паспорта крепления, консультацию по выбору типа, шеф-монтаж и демонтаж на объекте.
Не уверены, нужно ли вам крепление по нормативам? Заполните анкету на сайте — наш инженер рассчитает давление грунта и подберет готовое решение под ваш ППР.

Александр Живайкин

Руководитель компании Крепи.Про.
