Термин «опалубка» часто используют в двух разных смыслах: для обозначения формы под бетон и для обозначения крепления стенок траншей. Это создаёт путаницу, особенно когда заказчики называют инвентарные крепи «опалубкой». Многие строители и заказчики не различают опалубку (форму для бетона) и траншейную крепь (конструкцию для удержания грунта). В результате возникают ошибки при заказе оборудования и составлении смет.
Цель этой статьи — дать чёткое определение опалубки, разобрать её виды — от деревянных щитов до современных металлических систем, — и провести грань между опалубкой и траншейными крепями.
Опалубка и траншейная крепь — это принципиально разные конструкции, хотя внешне могут быть похожи. Опалубка — это форма для бетона, крепь — это удерживающая конструкция для грунта.
1. Что такое опалубка: официальное определение
Слово «опалубка» происходит от «палуба» и «опалубить» — покрыть настилом из досок. В строительстве опалубкой называют форму, которую заполняют бетонной смесью и арматурой при создании бетонных и железобетонных конструкций и возведении монолитных сооружений.
Согласно ГОСТ Р 52086-2003, опалубка — это конструкция, представляющая собой форму для укладки и выдерживания бетонной смеси. Опалубка является вспомогательной конструкцией из древесины, металла или других материалов. Её задача — придать монолитным конструкциям из бетона определённые форму, размеры и положение в пространстве до тех пор, пока бетон не наберёт необходимую прочность.
Опалубка воспринимает давление свежеуложенной бетонной смеси — так называемое гидростатическое давление — и удерживает её до затвердевания. После того как бетон набирает проектную прочность (обычно 70% от марочной), опалубка, как правило, демонтируется и может быть использована повторно.
2. Основные виды опалубки
Опалубочные системы классифицируются по нескольким признакам: материалу изготовления, назначению и способу применения.
По материалу изготовления опалубка бывает:
- Деревянная опалубка — традиционный вариант из досок, бруса и многослойной фанеры. Это самый дешёвый вид, но с ограниченным сроком службы: оборачиваемость обычно не превышает 5–10 циклов. Дерево деформируется от влаги, требует постоянной подгонки и ремонта.
- Металлическая опалубка — изготавливается из стали или алюминия. Стоит дороже деревянной, но выдерживает до 100–300 циклов, а при бережной эксплуатации — до 500 циклов. Стальные щиты обеспечивают высокую точность геометрии и быстроту монтажа благодаря замковым соединениям.
- Пластиковая и композитная опалубка — лёгкая, устойчивая к влаге и химическим воздействиям, но ограниченная по несущей способности. Применяется для небольших конструкций и в условиях, где важна коррозионная стойкость.
- По назначению опалубка делится на опалубку стен (для возведения вертикальных конструкций), опалубку перекрытий (для бетонирования горизонтальных поверхностей), а также специализированные системы для колонн, фундаментов, шахт и тоннелей.
По способу применения выделяют:
- Разборно-переставную опалубку — собирается и разбирается на каждом новом участке. Наиболее распространённый тип.
- Скользящую опалубку — непрерывно перемещается вверх по мере бетонирования. Используется при возведении высотных сооружений — башен, дымовых труб, ядер реакторов.
- Несъёмную опалубку — остаётся в конструкции как элемент армирования, теплоизоляции или гидроизоляции. После заливки бетона её не демонтируют.
3. Ключевое отличие опалубки от траншейной крепи
Главное различие между опалубкой и траншейной крепью — в назначении и воспринимаемых нагрузках.
Опалубка — это форма для бетона. Она должна выдерживать гидростатическое давление свежеуложенной бетонной смеси, которое зависит от высоты заливки и скорости бетонирования. После затвердевания бетона опалубка теряет свою функцию и демонтируется.

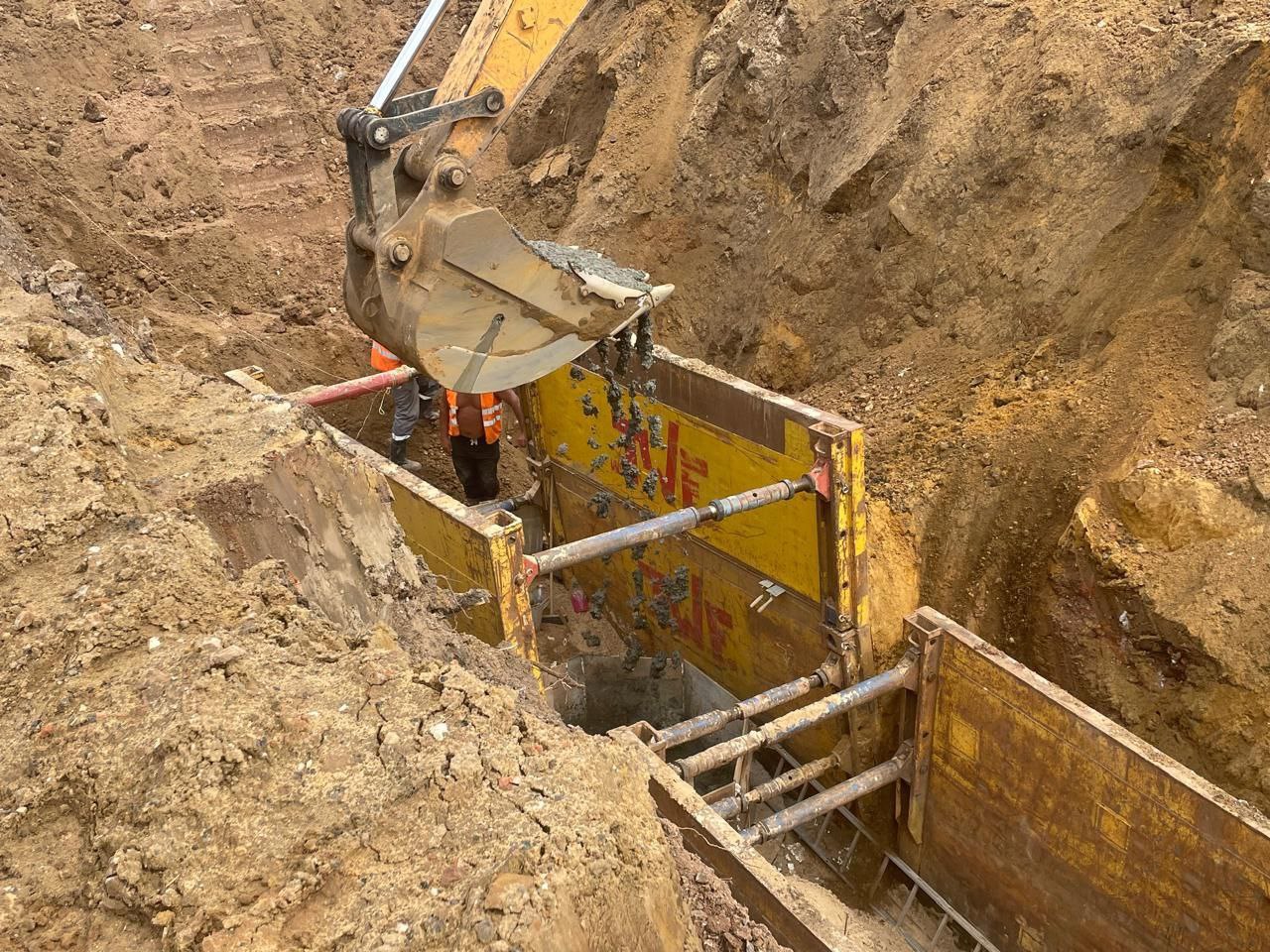

Траншейная крепь (инвентарная крепь) — это конструкция для удержания грунта. Она воспринимает активное давление грунта, которое возникает из-за собственного веса грунта и дополнительных нагрузок на бровке (техника, материалы, здания). Крепь предотвращает обрушение стенок выемки на протяжении всех земляных работ.
Внешнее сходство между опалубкой и крепью действительно есть: обе конструкции могут состоять из щитов и распорок. Однако условия работы у них принципиально разные. Опалубка работает с жидкой средой (бетонной смесью), которая оказывает равномерное гидростатическое давление. Крепь работает с грунтом, давление которого зависит от глубины, типа грунта и уровня грунтовых вод.
Ошибка в терминологии: называть траншейную крепь «опалубкой» — некорректно. Это вводит в заблуждение при заказе оборудования, составлении смет и разработке проектной документации.
4. Эволюция опалубки: от досок до индустриальных систем

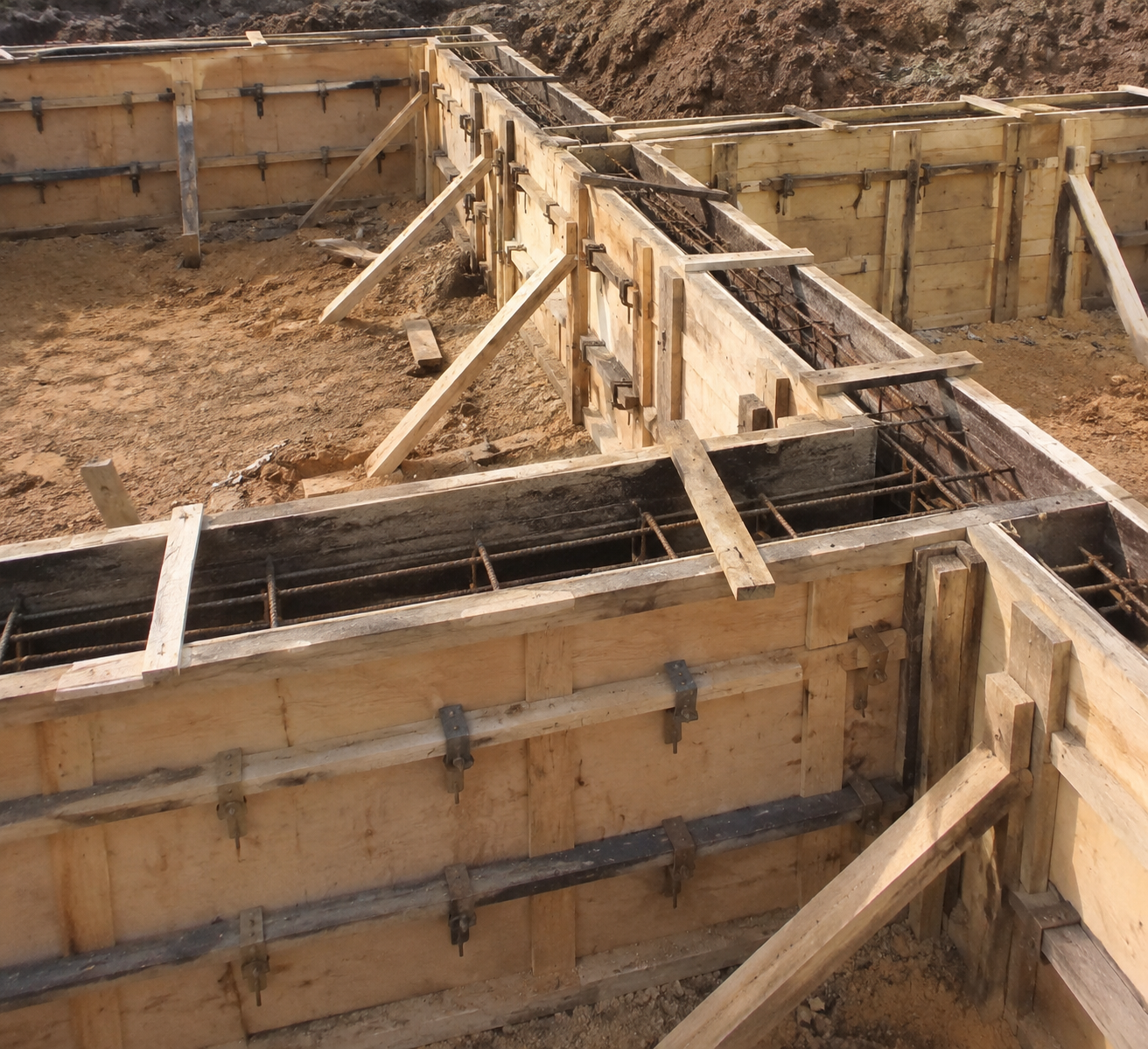

Деревянная опалубка использовалась столетиями. Доски сбивались в щиты, устанавливались с распорками и клиньями. Этот метод был прост и доступен, но имел серьёзные недостатки: низкую оборачиваемость (доски быстро деформировались и гнили от влаги), высокую трудоёмкость и низкую точность геометрии.
Металлическая щитовая опалубка появилась в XX веке с развитием металлургии и строительной индустрии. Стальные или алюминиевые щиты с замковыми соединениями позволили собирать конструкции любой конфигурации с высокой точностью. Преимущества металлической опалубки:
- высокая оборачиваемость — до 300–500 циклов;
- точность геометрии — отклонения не превышают долей миллиметра;
- быстрый монтаж и демонтаж — щиты соединяются замками без сварки;
- устойчивость к нагрузкам — сталь выдерживает высокое давление бетонной смеси.
Современные опалубочные системы — это модульные конструкции с телескопическими стойками, балками и замками. Они позволяют создавать конструкции любой сложности: от простых стен до криволинейных поверхностей и тоннелей.
Программное обеспечение для расчёта опалубки стало важным инструментом проектирования. Например, программа «Евроопалубка» (разработчик — Schewe Baugeräte & Software, Германия) позволяет рассчитать расположение щитов, стоек, балок для любого производителя опалубки. Программа учитывает десятки параметров и выдаёт готовый проект с чертежами, спецификацией элементов и сметой. Эта программа особенно полезна для строительных компаний, имеющих собственную опалубку: расчёт и планирование любого проекта занимает не более нескольких часов вместо дней ожидания.
5. Сравнительная таблица: опалубка vs траншейная крепь
Оборачиваемость инвентарных крепей SBH подтверждена производственными инструкциями: элементы крепей рассчитаны на 300–500 циклов использования до проведения первого капитального ремонта.
6. Где проходит граница между понятиями
Опалубка всегда связана с бетонными работами. Её задача — придать форму бетону до его затвердевания. После набора прочности бетона опалубка становится ненужной и демонтируется (за исключением несъёмных систем).
Траншейная крепь всегда связана с земляными работами. Её задача — удержать грунт от обрушения на протяжении всего периода разработки выемки. Крепь работает до тех пор, пока не завершены земляные работы и не выполнена обратная засыпка.
Исключение, подтверждающее правило: иногда инвентарная крепь может использоваться как опалубка для бетонирования подземных конструкций — например, при устройстве «стены в грунте». Однако это скорее исключение, и в таких случаях крепь выполняет двойную функцию: сначала удерживает грунт, затем служит формой для бетона. Но даже в этом случае основное назначение крепи — удержание грунта, а функция опалубки — вторичная.
На практике важно помнить: если вы заказываете оборудование для земляных работ — это траншейная крепь. Если для бетонных работ — это опалубка. Эти термины не взаимозаменяемы.
7. Заключение
Опалубка и траншейная крепь — это принципиально разные конструкции, хотя внешне могут быть похожи. Опалубка — это форма для бетона, работающая с гидростатическим давлением свежеуложенной смеси. Крепь — это удерживающая конструкция для грунта, работающая с активным давлением грунта. Правильное использование терминов помогает избежать ошибок при заказе оборудования, составлении смет и разработке проектной документации.
Рекомендация. При заказе оборудования для земляных работ используйте термин «инвентарная траншейная крепь», а не «опалубка». Целесообразность применения стальных или алюминиевых крепей определяется условиями объекта и подбирается индивидуально. Это гарантирует, что вы получите именно то оборудование, которое нужно для ваших задач, — сертифицированные крепи с расчётными нагрузками и паспортом безопасности.
Компания «Крепи.Про» предлагает инвентарные траншейные крепи SBH — профессиональное оборудование для крепления стенок выемок. Если вам нужна консультация по выбору между опалубкой и крепью, наши инженеры помогут разобраться и подобрать оптимальное решение для вашего объекта.
Заполните анкету на сайте — мы подберём оборудование под ваши задачи и предоставим полную документацию.
Андрей Живайкин
Руководитель компании Крепи.Про.
