Современная строительная индустрия находится в фазе активной технологической трансформации, где на смену традиционным, ресурсозатратным методам приходят высокомобильные модульные решения. Одним из наиболее острых вопросов для инженерно-технического персонала, прорабов и специалистов отделов снабжения остается выбор оптимального способа фиксации грунта при разработке выемок. Исторически сложившееся доминирование стального шпунта Ларсена, воспринимаемого как универсальное средство «на все случаи жизни», в последние десятилетия подвергается аргументированной критике в сегменте гражданского и инфраструктурного строительства. В нашей статье проводится комплексное исследование эксплуатационных, логистических и финансово-экономических аспектов применения инвентарных траншейных крепей в сравнении со шпунтовыми ограждениями, а также обосновывается целесообразность переориентации на технологичные методы укрепления в условиях плотной городской застройки и линейного строительства.
Проблемы выбора метода укрепления
Проблема выбора между шпунтом Ларсена и модульными крепями часто упирается в психологический фактор «инерции мышления». Традиционные методы, основанные на забивке или вибропогружении стальных профилей, десятилетиями являлись стандартом в советской и постсоветской инженерной школе. Однако изменение нормативной базы, ужесточение требований к охране труда и радикальное сокращение сроков реализации проектов требуют пересмотра этих подходов. Шпунт Ларсена — это мощное инженерное решение, предназначенное прежде всего для масштабных гидротехнических сооружений, укрепления береговых линий и создания герметичных контуров при строительстве глубоких фундаментов в условиях критического уровня грунтовых вод. Его применение для локальных траншей при прокладке водоводов, теплосетей или газопроводов зачастую является экономически избыточным и технологически неповоротливым.

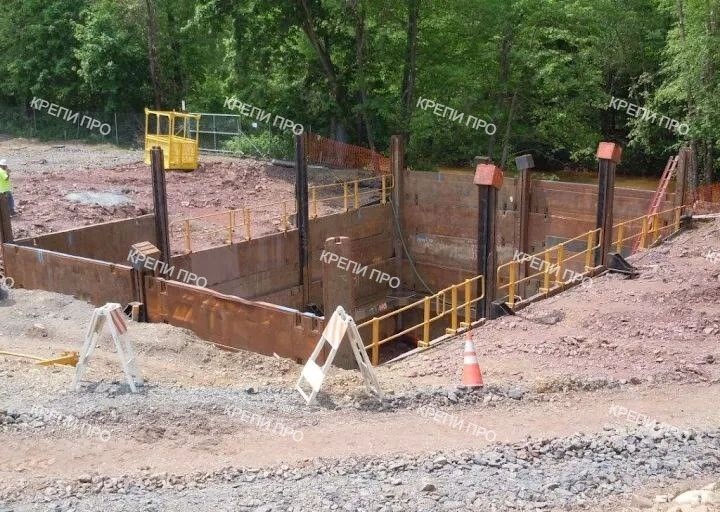

Инвентарные траншейные щиты и боксы представляют собой концептуально иной подход. Это временные мобильные конструкции, предназначенные для оперативной защиты рабочих и оборудования внутри выемки. Если шпунт — это «стена», которая возводится один раз на весь период работ, то крепь — это «движущийся щит», который сопровождает процесс укладки труб или монтажа коммуникаций, перемещаясь вслед за экскаватором. Тезис данного исследования заключается в том, что шпунт Ларсена остается приоритетным выбором для стратегических и сверхглубоких объектов, в то время как траншейные крепи являются безальтернативным лидером по эффективности для локальных траншей глубиной до 6–8 метров, особенно в условиях необходимости частой перестановки оборудования.
Сопоставление систем по ключевым параметрам
Для глубокого понимания различий необходимо рассмотреть механику взаимодействия обеих систем с грунтовым массивом. Шпунт Ларсена работает как гибкая подпорная стенка, удерживающая давление за счет защемления нижней части в грунте ниже отметки дна котлована. Это требует погружения сваи на глубину, значительно превышающую глубину самой выемки, что влечет за собой повышенный расход металла. Траншейная крепь работает по принципу распорной системы: два щита, соединенные винтовыми или роликовыми распорками, передают давление грунта друг на друга, создавая устойчивый «кокон» внутри траншеи.
Сравнительные характеристики материалов и конструкций
Стальной шпунт классифицируется по моменту сопротивления и массе погонного метра. Наиболее распространенные в России марки — Л4, Л5 и Л5-УМ — обладают значительным весом, что накладывает требования к грузоподъемности техники.
Установка в траншею или метод опускания с одновременной выемкой грунта
Техническая статистика подтверждает, что использование траншейной крепи позволяет сократить рабочую площадь объекта в три раза по сравнению с работами без крепи или со шпунтом, требующим широких площадок для работы тяжелых кранов. При использовании шпунта возникает необходимость в устройстве форшахты и направляющих, что увеличивает время подготовки. Крепи же поставляются на объект в виде готовых модулей, сборка которых занимает от 15 до 30 минут.
Механика грунтов и выбор системы

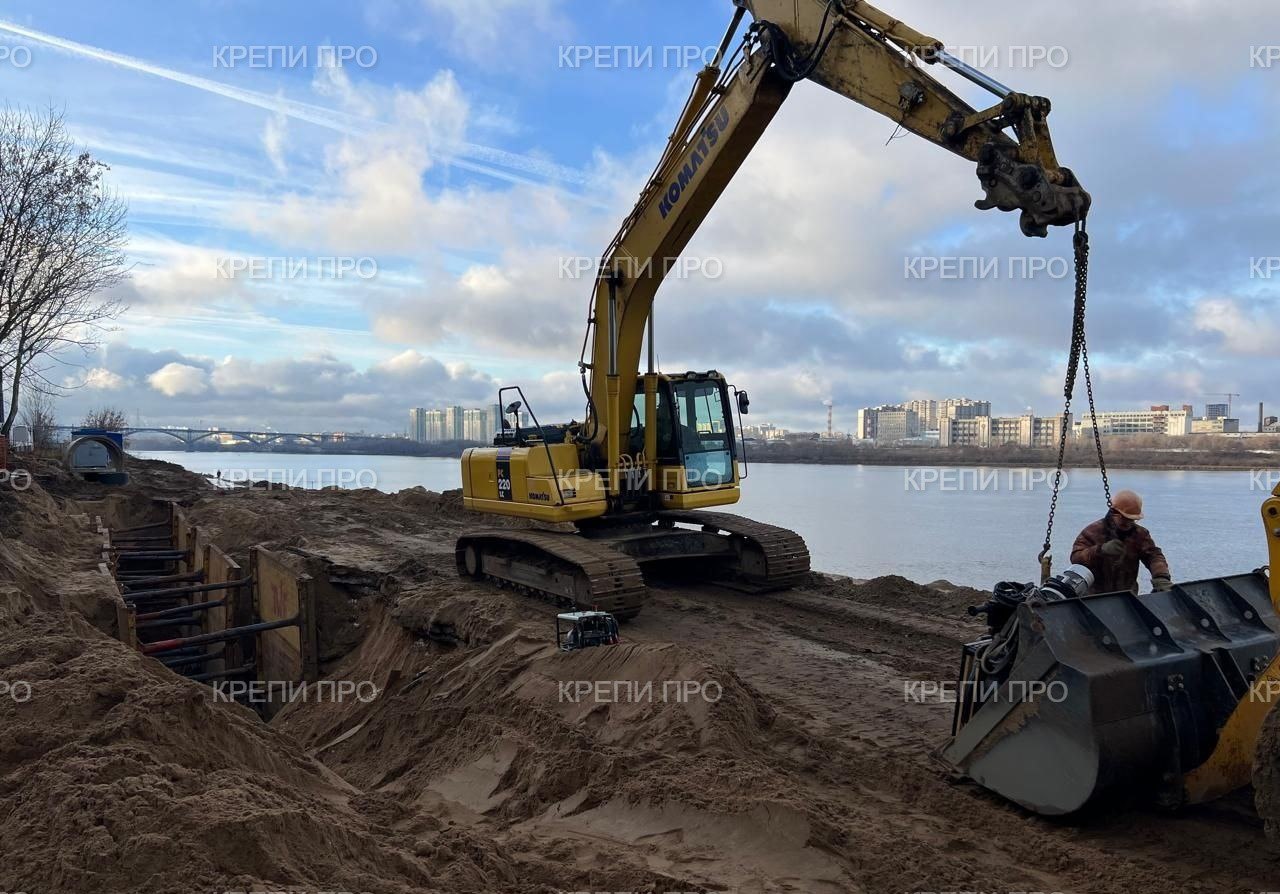

Выбор системы напрямую зависит от типа грунта и гидрогеологических условий. В устойчивых грунтах (глины, суглинки твердой консистенции) установка крепей может производиться методом фиксации: траншея выкапывается на полную глубину секции, после чего бокс опускается краном или экскаватором. В неустойчивых грунтах, таких как водонасыщенные пески или плывуны, применяется метод постепенного задавливания. Щиты устанавливаются в предварительно подготовленную неглубокую пионерную траншею, а затем поочередно задавливаются ковшом экскаватора с одновременной выборкой грунта изнутри.
Шпунт Ларсена в этом контексте обладает преимуществом в плывунах благодаря замковым соединениям, которые при правильном уплотнении (например, битумизацией) создают водонепроницаемую завесу. Однако для большинства задач по прокладке городских сетей, где уровень грунтовых вод находится ниже или на уровне дна траншеи, водонепроницаемость шпунта является избыточным параметром, за который заказчик необоснованно переплачивает.
Экономика проекта - расходы и скрытые издержки
Для снабженца и финансового директора стоимость проекта не ограничивается ценой покупки или аренды материала. Совокупная стоимость владения (TCO) включает логистику, стоимость машино-часов спецтехники, затраты на электроэнергию/топливо, оплату труда квалифицированного персонала и риски порчи имущества.
Скрытые расходы шпунтового ограждения
Шпунт Ларсена часто воспринимается как ликвидный актив, который можно перепродать после использования. Однако практика показывает наличие множества «подводных камней»:
- Логистическая нагрузка: Вес 100 погонных метров стены из шпунта Л5-УМ глубиной 12 метров составляет около 250 тонн. Для доставки такого объема металла требуется более 12 длинномеров. Траншейная крепь для аналогичного участка (при условии работы перестановкой) потребует всего 1–2 машины для доставки 3–5 боксов.
- Стоимость спецтехники: Погружение шпунта требует привлечения вибропогружателя и тяжелого гусеничного или пневмоколесного крана. Стоимость аренды вибропогружателя начинается от 850–1200 рублей за метр погружения, а мобилизация крана может стоить более 50 000 – 100 000 рублей. В случае с крепями все операции — от разгрузки до монтажа и извлечения — выполняет один экскаватор, который в любом случае присутствует на объекте для копки траншеи.
- Деформация и ремонт замков: При извлечении шпунта из плотных или каменистых грунтов замки (пазы) деформируются в 30% случаев. Ремонт и правка шпунта на складских базах обходится в 20–30% от его стоимости. Если шпунт взят в аренду, арендодатель выставит счет за поврежденные элементы, что часто становится неприятным сюрпризом для снабжения в конце проекта.
- Расходные материалы: Сварка обвязочных поясов, приварка распорок из труб, использование электродов и газов — эти затраты при монтаже шпунта достигают значительных сумм. Крепи собираются как конструктор на пальцах, шплинтах и болтах, и не имеют всех вышеуказанных расходов.
Экономическая эффективность модульных крепей
Статистические данные показывают, что использование траншейной крепи сокращает общие затраты на укрепление выемок в два и более раза. Это достигается за счет:
- Снижения объемов земляных работ: Крепь позволяет копать траншею строго по проектной ширине без откосов. Затраты на разработку грунта снижаются до 30%.
- Экономии на обратной засыпке: Меньший объем выкопанного грунта требует меньшего объема привозного песка или ПГС для засыпки.
- Высокой скорости цикла: Время цикла «укладка секции трубы — перестановка крепи» в 3–5 раз меньше, чем время, необходимое на погружение, обвязку и последующее извлечение шпунта для того же участка.
Согласно ГЭСН 01-02-064-01 и другим сметным нормам, трудозатраты на устройство традиционных креплений значительно выше, чем на установку инвентарных щитов. Использование современных боксов позволяет высвободить человеческий ресурс для более квалифицированных операций.
Технологическое превосходство крепей в специфических условиях
Существуют сценарии, где применение шпунта Ларсена не просто дороже, но и создает дополнительные инженерные риски.
Городская застройка и вибрационные ограничения
Одной из критических проблем в условиях города является вибрационное воздействие на фундаменты окружающих зданий. Традиционное вибропогружение шпунта создает колебания, которые могут привести к раскрытию трещин в объектах культурного наследия или ветхом жилом фонде. Санитарные нормы СН 2.2.4/2.1.8.562-96 и СН 2.2.4/2.1.8.566-96 устанавливают жесткие пределы по шуму и вибрации в жилой застройке.
Траншейные крепи устанавливаются либо крановым методом, либо методом статического задавливания ковшом экскаватора. Это полностью исключает динамические нагрузки на грунт, позволяя проводить работы вплотную к фундаментам зданий и действующим коммуникациям без риска их повреждения. Кроме того, отсутствие шума от работы вибропогружателя позволяет вести работы в вечернее время (при наличии соответствующих разрешений), что ускоряет сдачу объекта.
Глубина до 6-7 метров и маневренность
Большинство городских коммуникаций (канализационные коллекторы, теплотрассы) укладываются на глубине от 3 до 6 метров. Для таких параметров использование шпунта Ларсена длиной 12 метров (с учетом защемления) выглядит избыточным. Модульные крепи серий S-300 и S-600 идеально подходят для этих глубин.
При работе на линейных объектах, таких как магистральные трубопроводы, критически важна скорость продвижения. Шпунтовое ограждение требует монтажа по всей длине участка или использования сложной технологии извлечения и повторной забивки «шахматным» методом. Траншейная крепь позволяет работать в режиме «конвейера»:
- Экскаватор вынимает грунт.
- Бокс перемещается вперед.
- Труба укладывается в защищенную зону.
- Предыдущий участок сразу засыпается.
Этот метод обеспечивает сохранение структуры грунта вокруг траншеи, что особенно важно при прокладке сетей под дорожным полотном — исключается просадка асфальта в будущем.
Безопасность и эргономика рабочего пространства

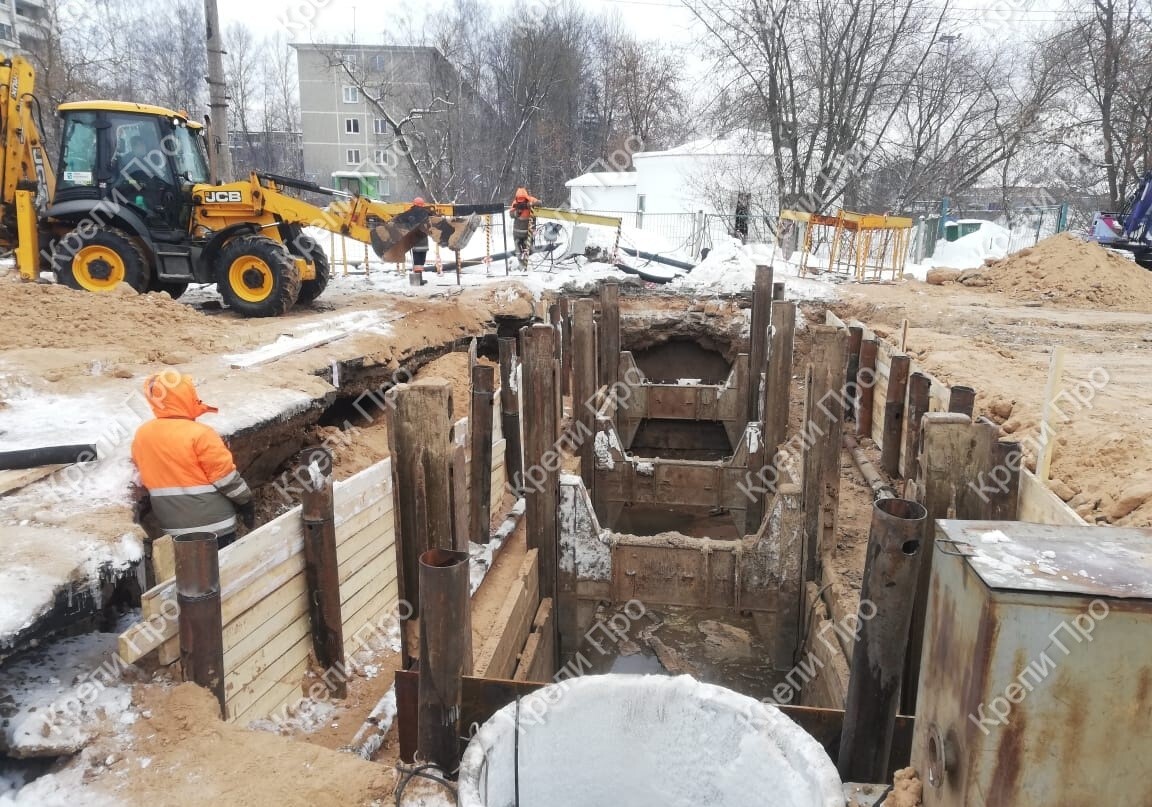

Внутри шпунтового ограждения часто требуется установка массивных распорных систем из труб диаметром 530–720 мм. Эти распорки перегораживают пространство котлована, мешая работе экскаватора и ограничивая возможности подачи материалов краном. В траншейных крепях, особенно в роликовых (слайд-рельс) системах SBH S-750, распорки могут перемещаться по вертикали, обеспечивая свободное пространство для прохода крупногабаритных труб или монтажа колодцев.
С точки зрения охраны труда (ОТ) и техники безопасности (ТБ), инвентарные крепи являются эталоном. Они рассчитаны на максимальные нагрузки давления грунта, что подтверждается соответствующими сертификатами и паспортами изделий. Применение самодельных деревянных щитов или ненадежных шпунтовых стенок без обвязочного пояса на глубинах более 1.25 м является нарушением правил безопасности (Приказ Минтруда № 883н) и может привести к фатальным последствиям при обрушении грунта.
Как не переплатить и оптимизировать снабжение
Для эффективного управления бюджетом стройки необходимо учитывать фактор оборачиваемости оборудования. Шпунт Ларсена целесообразно покупать или брать в долгосрочную аренду только в том случае, если он будет находиться в грунте более 6–12 месяцев без возможности извлечения (например, при берегоукреплении). Во всех остальных случаях аренда траншейных крепей является более выгодной моделью.
Аренда как инструмент снижения CAPEX
Покупка собственного парка траншейных крепей требует значительных капитальных вложений и затрат на содержание складских площадей. Аренда позволяет:
- Использовать оборудование под конкретный проект: Для одного объекта нужны легкие алюминиевые крепи, для другого — тяжелые направляющие системы. Аренда дает гибкость в выборе.
- Снизить налоги: Арендные платежи относятся на себестоимость работ, уменьшая налогооблагаемую базу.
- Получить сервис: Крупные арендодатели, такие как компания Крепи.Про, обеспечивают шеф-монтаж, обучение персонала и техническую поддержку на объекте.
Компания Крепи.Про предлагает инвентарные траншейные щиты для укрепления стенок траншей и котлованов с возможностью аренды и доставки по всей территории России. Это позволяет подрядчикам из регионов использовать передовые технологии без необходимости покупки дорогостоящего импортного или отечественного оборудования.
Алгоритм принятия решения для снабженца
При получении заявки от прораба на укрепление траншеи снабженцу следует провести экспресс-анализ:
- Глубина траншеи: До 7 метров — приоритет крепи. 7-9 метров — анализ шпунта или системы «слайд-рельс».
- Тип объекта: Линейный (трубопровод) — однозначно крепи. Точечный (глубокий резервуар в воде) — шпунт.
- Окружающая среда: Городская застройка — крепи (из-за отсутствия вибрации). Чистое поле — возможны варианты, но крепи быстрее.
- Срок работ: Краткосрочные работы (до 2–3 месяцев) — аренда крепей.
Рекомендации по эксплуатации и типичные ошибки
Процесс перехода на траншейные крепи требует соблюдения определенных технологических регламентов. Типичной ошибкой является попытка извлечения крепи маломощным краном или экскаватором, который не может преодолеть силу трения грунта. Как указывалось ранее, для извлечения систем из глубоких выемок требуется экскаватор массой от 30 тонн, способный обеспечить рывок, превышающий расчетное давление грунта в три раза.
Еще одна ошибка — демонтаж распорок до момента частичной обратной засыпки. Это может привести к потере устойчивости щитов и их деформации под давлением грунта. Правильная технология предполагает послойное засыпание траншеи с одновременным постепенным поднятием крепи.
При выборе между новым и б/у оборудованием (особенно для шпунта) важно помнить о «скрытом износе». Шпунт, прошедший более 5–6 циклов погружения, часто имеет микротрещины в замках, что может привести к их разрыву в самый ответственный момент. Инвентарные крепи в этом плане надежнее, так как их конструктивные элементы защищены от прямого ударного воздействия вибропогружателя.
Заключение
Анализ современного рынка технологий укрепления грунтов однозначно указывает на преимущество траншейных крепей перед шпунтом Ларсена в большинстве задач коммунального и инфраструктурного строительства. Шпунт остается мощным специализированным инструментом для гидротехники и сверхглубоких оснований, однако его применение в обычных траншеях является следствием технологического консерватизма, ведущего к необоснованным финансовым потерям.
Переход на использование модульных крепей позволяет подрядчику не только сэкономить до 50% бюджета на земляных работах и укреплении, но и существенно повысить безопасность труда, обеспечить соблюдение экологических и вибрационных норм в городах, а также сократить сроки реализации проектов в 3–5 раз. Для успешного внедрения этой технологии целесообразно использовать модель аренды у профессиональных операторов рынка, таких как Крепи.Про, что гарантирует получение исправного, сертифицированного оборудования и квалифицированной инженерной поддержки. В конечном итоге, выбор в пользу технологичности и мобильности — это выбор в пользу конкурентоспособности строительной компании в современных рыночных условиях.
Александр Живайкин
Руководитель компании Крепи.Про.
