При строительстве глубоких котлованов, прокладке коммуникаций в стеснённых условиях или возведении объектов вблизи существующих зданий вопрос надёжного ограждения стенок выемки становится критическим. Шпунтовое ограждение — одна из самых эффективных технологий для решения этих задач. Однако многие проектировщики и подрядчики не имеют полного представления о возможностях шпунтовых ограждений: какие бывают типы шпунта, в каких случаях какой профиль выбрать, как правильно рассчитать и смонтировать конструкцию.
1. Что такое шпунтовое ограждение: определение и терминология
1.1. Основное определение

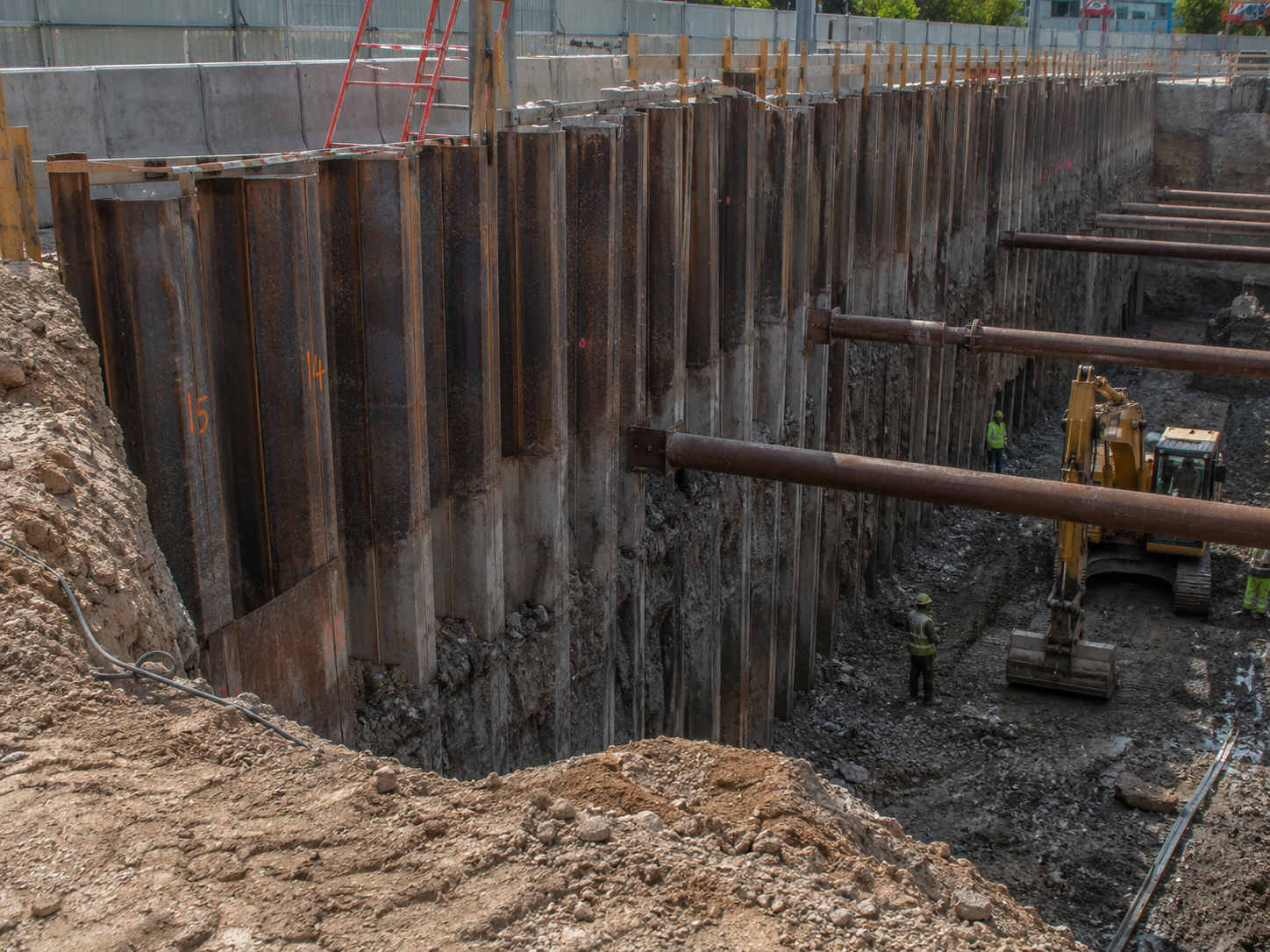

Шпунтовое ограждение представляет собой ряд вертикальных элементов (шпунтовых свай), соединённых между собой боковыми замками, образующих сплошную стену, воспринимающую давление грунта и/или воды. Такие ограждения применяются для временного или постоянного удержания грунта при устройстве котлованов, траншей, фундаментов, колодцев, тоннелей и других заглублённых сооружений.
1.2. Этимология термина
Термин «шпунт» происходит от немецкого Spund, что означает «соединять в замок», «смыкать». Изначально это слово использовалось в столярном деле для обозначения соединения досок по кромке «в шпунт» (шип-паз). В строительной практике термин закрепился за шпунтовыми сваями с замковыми соединениями.
1.3. Ключевое отличие от инвентарных крепей
Важно понимать принципиальное различие между шпунтовым ограждением и инвентарными крепями.
Шпунтовое ограждение — это независимая конструкция, которая держит грунт за счёт защемления в грунте (консольный принцип) или с помощью анкеров и распорок. Шпунт незаменим при глубинах более 6–8 метров, в обводнённых грунтах и при необходимости полной водонепроницаемости.
Инвентарные крепи (например, SBH C‑600/750) — это распорные системы, где стенки удерживаются за счёт распорок, установленных между ними поперёк траншеи. Они оптимальны для траншей глубиной до 6–8 метров и обеспечивают высокую оборачиваемость — до 300–500 циклов.
2. Классификация шпунтов: виды и типы
2.1. По материалу изготовления
2.2. По форме поперечного сечения
2.3. Ресурс шпунтовых свай
Ресурс шпунтовых свай напрямую зависит от типа профиля и условий эксплуатации. U-образный профиль выдерживает в среднем 6–8 циклов «установка-извлечение», тогда как Z-образный профиль благодаря более прочной конструкции — до 20 циклов. Для сравнения: инвентарные крепи SBH рассчитаны на 300–500 циклов до капитального ремонта, что делает их более экономичными для стандартных траншейных задач.
3. Шпунт Ларсена — самый популярный стальной тип
3.1. История создания
Шпунт Ларсена имеет более чем вековую историю. В 1902 году главный инженер немецкого города Бремен Трюгве Ларсен создал первый образец стальной шпунтовой сваи с U-образным профилем. В 1906 году U-образный профиль был запатентован, а в 1910 году изобретатель получил полноценный патент. Массовое производство началось в 1912 году, когда сталелитейный конгломерат Thyssen (ныне ThyssenKrupp) наладил горячую прокатку шпунта, сохранив название в честь изобретателя. С тех пор «шпунт Ларсена» стало нарицательным для любых профилированных шпунтовых свай с замками.
3.2. Принцип работы замкового соединения
Каждая свая имеет на боковых гранях профилированные выступы (замки), которые входят в зацепление с ответными пазами соседней сваи. Замки обеспечивают не только механическую связь элементов, но и водонепроницаемость стены — при использовании герметика она становится практически абсолютной. Для повышения гидроизолирующей способности замки могут заполняться специальными герметизирующими составами — полимерными или битумными мастиками. Замок передаёт изгибающие моменты и поперечные силы от одной сваи к другой, позволяя стене работать как единое целое.
3.3. Производители на рынке РФ
На российском рынке представлены как отечественные, так и зарубежные производители шпунта. ЕВРАЗ НТММ (Нижнетагильский металлургический комбинат) — единственный в России производитель горячекатаного шпунта Ларсена, выпускает шпунт типа Л5-УМ. Среди международных производителей выделяются ArcelorMittal (Люксембург) с U-секциями GU и Z-секциями AZ, VÍTKOVICE STEEL (Чехия) с U-профилями серии VL, а также Nippon Steel (Япония), отличающаяся высокой точностью геометрии и качеством стали.
4. Нормативные требования и расчёт шпунтовых ограждений
4.1. Нормативная база
Основной документ, регламентирующий устройство земляных сооружений, оснований и фундаментов, — СП 45.13330.2017 (актуализированная редакция СНиП 3.02.01-87). Раздел 12.1 этого свода правил посвящён свайным фундаментам и шпунтовым ограждениям. Дополнительно применяются СП 48.13330 (требования к организации строительства, контролю и безопасности) и СП 381.1325800.2018 (расчёт подпорных сооружений).
4.2. Основные требования СП 45.13330
Шпунтовое ограждение должно быть предусмотрено в проектной документации. После погружения шпунтовой стенки разработка котлована ведётся до проектной отметки с оставлением берм, предотвращающих деформации и смещение ограждения. Расстояние от шпунта до подземных стальных трубопроводов должно быть не менее 1 метра.
4.3. Расчёт шпунтового ограждения
Расчёт шпунтового ограждения выполняется на устойчивость положения и прочность по материалу. Глубина забивки шпунта определяется из условия обеспечения устойчивости против поворота. Для ограждений с водозащитной подушкой глубина забивки должна быть не менее 1 метра в любых грунтах. При этом для замкнутых кольцевых ограждений с радиусом менее 5 метров глубину забивки можно уменьшать на 15%, а для прямоугольных ограждений с длиной меньшей стороны менее 5 метров — на 10%. При расчёте учитываются давление грунта, уровень грунтовых вод и нагрузки от соседних зданий и транспорта.
5. Технологии монтажа шпунтовых ограждений
5.1. Вибропогружение
Вибропогружение — основной метод для стального шпунта. Шпунт внедряется в грунт под действием вибрации, создаваемой специальным вибропогружателем, навешиваемым на кран или экскаватор. Преимущества метода — высокая скорость монтажа (десятки метров шпунтовой стены за смену), эффективность на слабых и водонасыщенных грунтах (вибрация разжижает грунт вокруг сваи, снижая сопротивление), универсальность и возможность извлечения после завершения работ. Однако метод неэффективен на плотных сухих и мёрзлых грунтах, а также при наличии валунов. Кроме того, вибрация может быть критична для рядом расположенных зданий, особенно исторических построек и зданий в аварийном состоянии. Уровень шума при вибропогружении часто недопустим в ночное время в жилых зонах.
5.2. Статическое вдавливание
Статическое вдавливание — безударный метод, при котором шпунт погружается под действием постоянного статического усилия, создаваемого гидравлическими цилиндрами. Шпунт зажимается захватом установки и с усилием вдавливается в грунт. Главные преимущества — отсутствие вибрации и ударных нагрузок, что позволяет работать вплотную к историческим зданиям и на объектах с жёсткими ограничениями по вибрации. Также обеспечивается высокая точность погружения и эффективность в связных грунтах (глины, суглинки). Недостатки — меньшая скорость по сравнению с вибропогружением и более высокая стоимость оборудования.
5.3. Забивка молотом
Забивка молотом — ударное погружение с помощью дизель-молота или гидромолота. Применяется в плотных грунтах, где вибропогружение неэффективно. Основное ограничение — высокий уровень шума и вибрации, что делает метод неприемлемым в городских условиях.
5.4. Комбинированные методы
На практике часто применяются комбинированные методы. Вибропогружение с добивкой молотом используется для преодоления плотных прослоек. Предварительное бурение направляющих скважин облегчает погружение в плотных грунтах. Согласно требованиям СП 80.13330.2016, грузоподъёмность крана или копра должна быть на 50% больше массы вибропогружателя и наголовника. Технология погружения предполагает последовательные поступательно-возвратные проходки от концов захватки к её середине; недопогружение устраняется путём подъёма на 0,5–0,8 метра и повторного погружения.
6. Области применения шпунтовых ограждений
6.1. Устройство котлованов
Шпунтовое ограждение — одна из самых надёжных технологий временного или постоянного удержания грунта при устройстве котлованов. Оно применяется при строительстве подземных паркингов, фундаментов, колодцев и тоннелей. Главное преимущество — возможность разрабатывать котлован с вертикальными стенками без откосов, что критически важно в стеснённой городской застройке.
6.2. Устройство траншей
Шпунт обеспечивает защиту стенок траншей от осыпания при прокладке коммуникаций и безопасность рабочих и техники при земляных работах на глубине от 2 метров и более. Важно отметить, что шпунт незаменим при глубинах более 6–8 метров или при очень высоком уровне грунтовых вод. Для траншей глубиной до 6 метров инвентарные крепи SBH (C‑600/750) часто оказываются экономичнее и быстрее в монтаже, так как не требуют тяжёлой вибротехники и обеспечивают оборачиваемость в сотни циклов.
6.3. Устройство фундаментов
Шпунтовые ограждения применяются во всех случаях устройства фундаментов, когда разработка в естественных откосах невозможна. Они защищают котлован от обрушения и затопления, обеспечивая доступ для устройства фундаментов вплотную к существующим зданиям.
6.4. Гидротехническое строительство
В гидротехническом строительстве шпунт применяется для укрепления береговой линии (предотвращение размыва берегов и оползней), строительства причалов и пирсов (создание набережных и причальных стенок), а также возведения дамб и плотин — замковая система обеспечивает водонепроницаемость, что критически важно для гидротехнических сооружений. Шпунт также используется для защиты от паводков и наводнений.
6.5. Защита от оползней и обрушения откосов
Шпунтовые ограждения эффективно удерживают грунтовые массы от сползания при строительстве на склонах и в горной местности.
6.6. Транспортная инфраструктура
Шпунт широко применяется при строительстве мостов и тоннелей, обеспечивая безопасность и устойчивость конструкций в сложных грунтовых условиях.
7. Сравнение шпунтовых ограждений с альтернативными методами
8. Особенности применения в разных условиях
8.1. В стеснённых городских условиях
В плотной городской застройке рекомендуется статическое вдавливание — отсутствие вибрации позволяет работать вплотную к зданиям. Шпунтовое ограждение позволяет разрабатывать котлован с вертикальными стенками, минимизируя занимаемую площадь. При этом важно учитывать, что для стандартных траншей глубиной до 6 метров инвентарные крепи SBH часто оказываются более технологичным и экономичным решением.
8.2. В обводнённых грунтах
Герметичные замки шпунта Ларсена предотвращают поступление воды в котлован. При высоком уровне грунтовых вод обязателен расчёт на гидростатическое давление, а также предусматривается герметизация замков специальными составами.
8.3. При глубоких котлованах (более 8 м)
При глубинах более 8 метров шпунт часто становится единственно возможным решением. Требуется комплексный расчёт на устойчивость и прочность с учётом дополнительных нагрузок от соседних зданий и транспорта, а также разработка специальных мер по водопонижению.
9. Контроль качества и безопасность
9.1. Входной контроль
На этапе входного контроля проверяются сертификаты и паспорта на шпунт, а также проводится осмотр на отсутствие деформаций, трещин и коррозии. Особое внимание уделяется состоянию замковых соединений.
9.2. Операционный контроль
В процессе монтажа контролируется вертикальность погружения (отклонение не более 2°) и плотность прилегания замковых соединений. При вибропогружении ведётся мониторинг вибрации — не допускается превышение допустимых уровней, установленных СанПиН.
9.3. Приемочный контроль
После завершения монтажа составляется акт освидетельствования скрытых работ, проверяется соответствие проектной документации, а также фактическая глубина забивки шпунта.
9.4. Требования безопасности
Обязательно ограждение зоны работ и запрет нахождения людей в зоне погружения шпунта. При глубине котлована более 3 метров и расстоянии до соседних зданий менее 2 метров требуется геодезический мониторинг осадок фундаментов — измерения проводятся до начала работ, ежедневно в процессе и после завершения.
10. Заключение
Шпунтовое ограждение — это зрелая, технологичная и незаменимая система для создания вертикальных ограждений в сложных грунтовых и гидрогеологических условиях. Оно позволяет безопасно разрабатывать котлованы и траншеи любой глубины, защищать их от обрушения и затопления.
Однако важно понимать, что выбор типа шпунта (U, Z, трубчатый) и метода монтажа (вибропогружение, статическое вдавливание, забивка) должен основываться на инженерно-геологических условиях, глубине выемки, наличии застройки и экономических показателях. Для стандартных траншейных задач (глубина до 6 метров) инвентарные крепи SBH часто оказываются быстрее, дешевле и безопаснее шпунта. Для глубоких котлованов, гидротехнических сооружений и работ в обводнённых грунтах шпунтовое ограждение — оптимальное и часто единственно возможное решение.
Компания «Крепи.Про» предлагает не только аренду инвентарных крепей SBH, но и профессиональную консультацию по выбору оптимального метода крепления — шпунт или инвентарные щиты. Мы сравним технологии для ваших конкретных условий (глубина, грунты, УГВ, стеснённость) и подберём решение с лучшим соотношением цены и безопасности.
Не знаете, что выбрать — шпунт или инвентарную крепь? Заполните анкету на сайте — наш инженер проведёт технико-экономическое сравнение и предложит оптимальное решение для вашего объекта.
