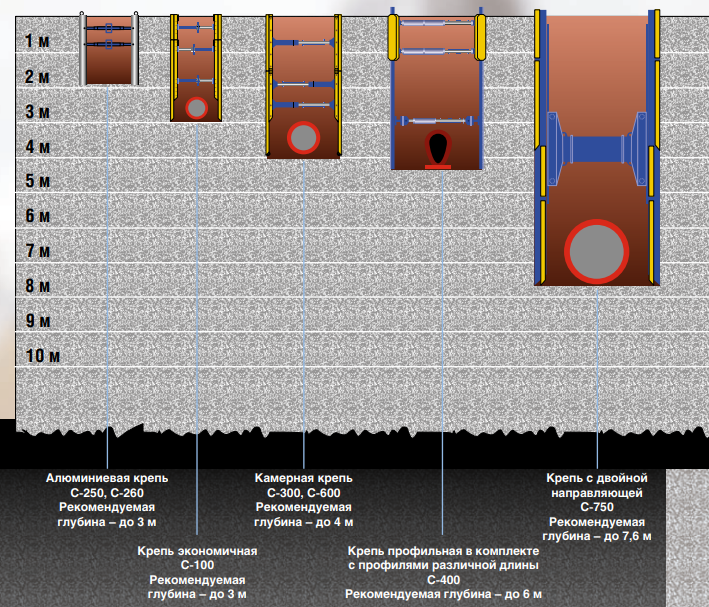

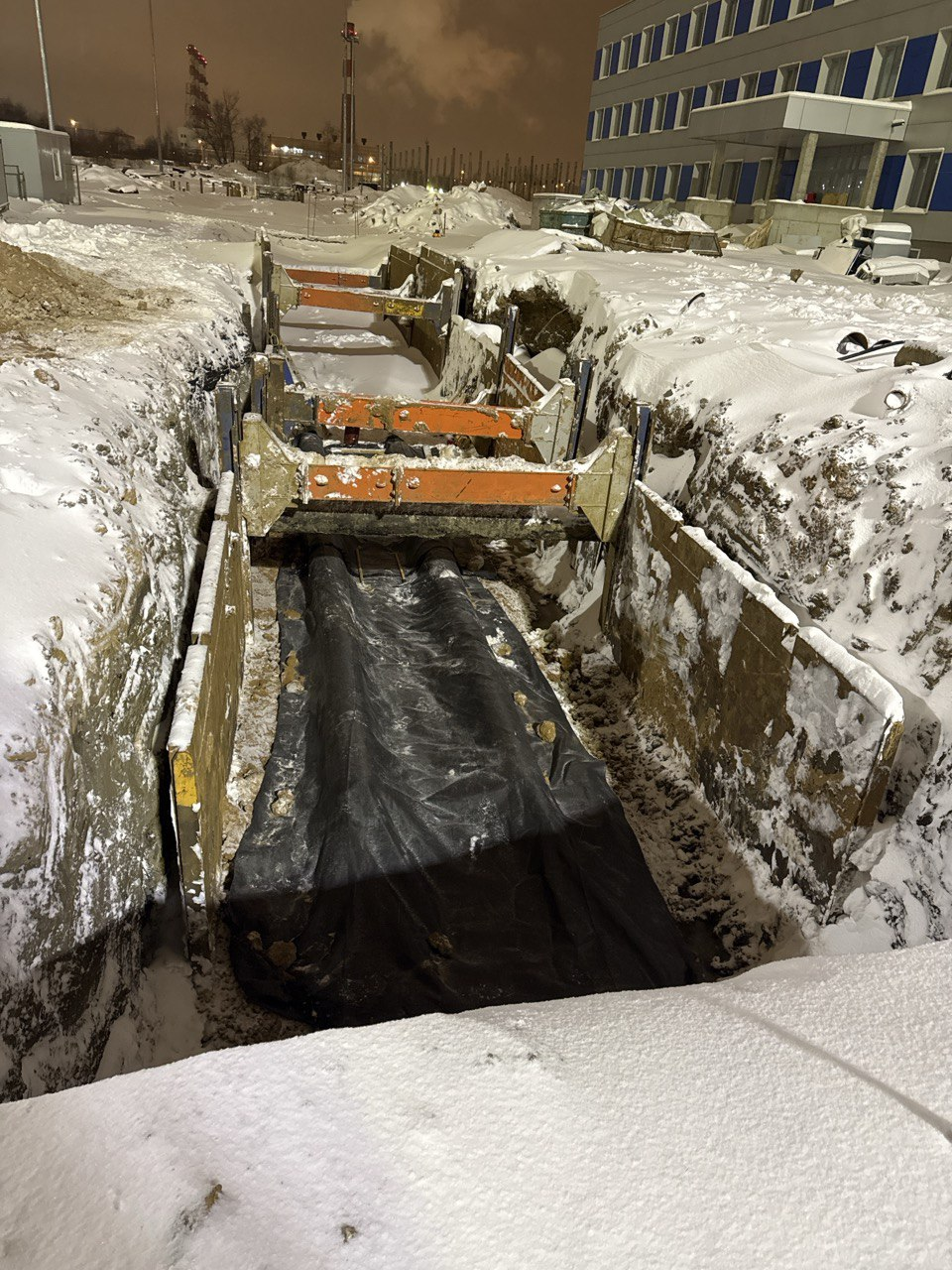

Классификация траншейных крепей: от лёгких алюминиевых до тяжёлых стальных систем

1. Одинарная направляющая (серия 790) — удерживает один вертикальный ряд стенок с каждой стороны траншеи.
2. Конструкция двойной направляющей серии 750 опирается на четыре автономные вертикальные секции. Такое исполнение сокращает усилие извлечения на 40–60% относительно камерных крепей. По каталожным расчётам, если для камерной системы требуется порядка 16 тонн, то для данной направляющей показатель снижается до 9,7 т.

1. C-250: стенки из алюминиевого профиля толщиной 60 мм, высота 0,6–3,0 м, длина камеры 1,5–3,0 м. Распорки типов A, B, C обеспечивают рабочую ширину от 0,63 до 2,23 м. Масса собранной камеры — от 103 кг (L=1,5 м) до 590 кг (L=3,0 м). Допустимое давление грунта — до 32,6 кН/м².

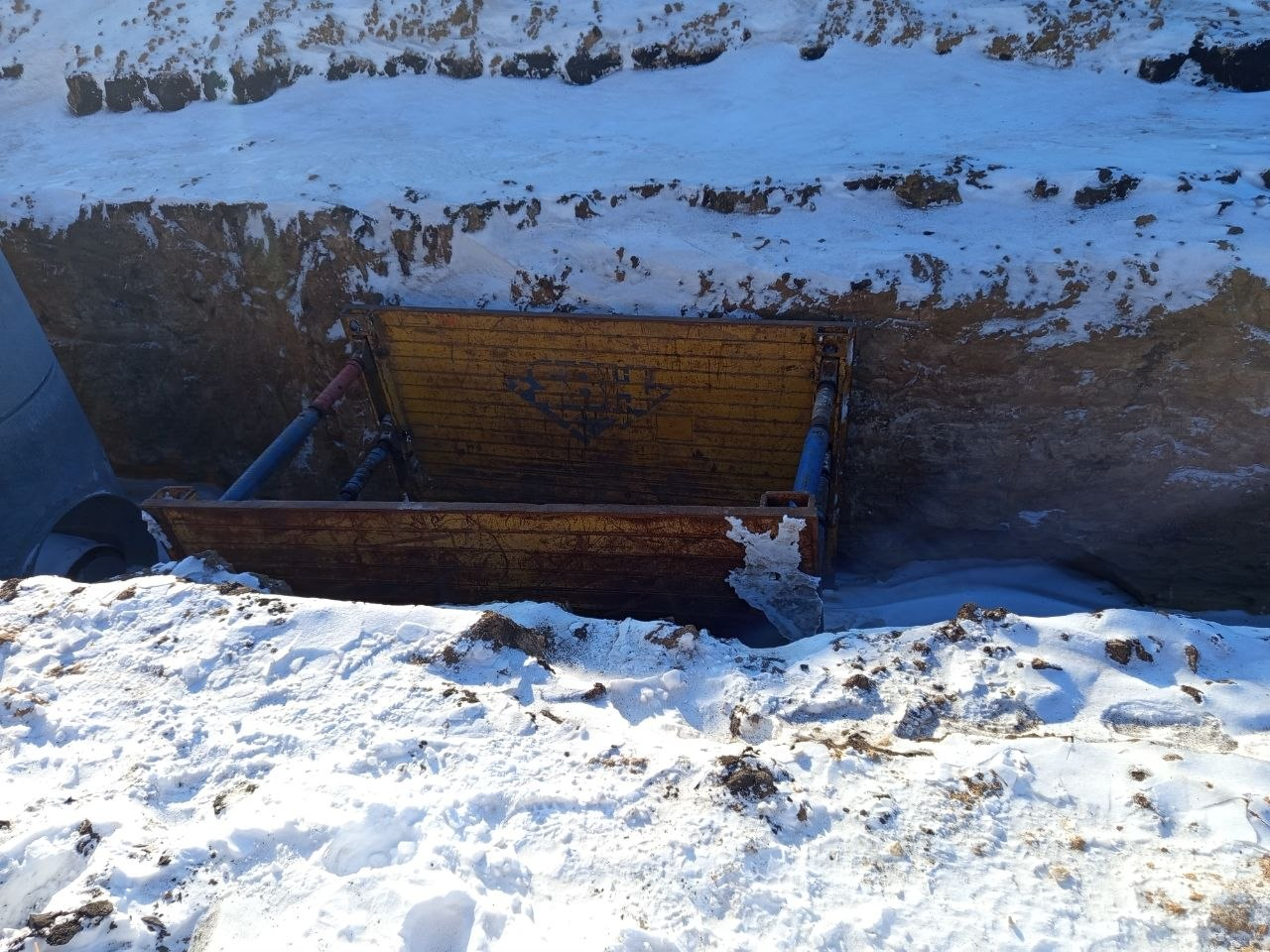

2. C-260: упрощённая система с многослойными фанерными стенками (1,0×1,5 м или 1,0×2,1 м) и гидравлическими распорками. Масса комплекта — 33–40 кг.

1. Максимальная глубина по паспорту — 3 м. На практике в устойчивых грунтах можно работать до 4–5 м, если добавить камеры.
2. Ширина выработки: до 1,8–2,5 м (для C-250 — до 2,23 м). Типы грунтов: устойчивые, сухие или маловлажные (песок, супесь, глина с низким УГВ). Метод установки — в готовую выемку (требует временной устойчивости стенок).
3. Типичные задачи: прокладка кабельных линий связи и электропередач до 10 кВ, ремонт одиночных порывов водопровода, устройство газовых вводов к частным домам, ландшафтные работы.

1. Монтаж силами 1–2 человек без крана (масса секции до 130 кг).
2. Скорость установки (быстрозащелкивающиеся пальцы).
3. Низкая стоимость аренды для коротких объектов.

1. Стенки имеют трёхслойную запатентованную конструкцию — после нагрузки они сами восстанавливают форму. Толщина 60–100 мм. Высота стенок от 1,4 до 2,6 м, длина от 2,0 до 6,0 м с шагом 0,5 м.
2. Распорки — винтовые, с возможностью установки до 6 удлинителей по 0,5 м (максимальная рабочая ширина до 4,47 м).
3. C-600 (3,0×2,4 м) весит 1918 кг, допустимая нагрузка — 51,6 кН/м². Дальше этого предела работать нельзя.

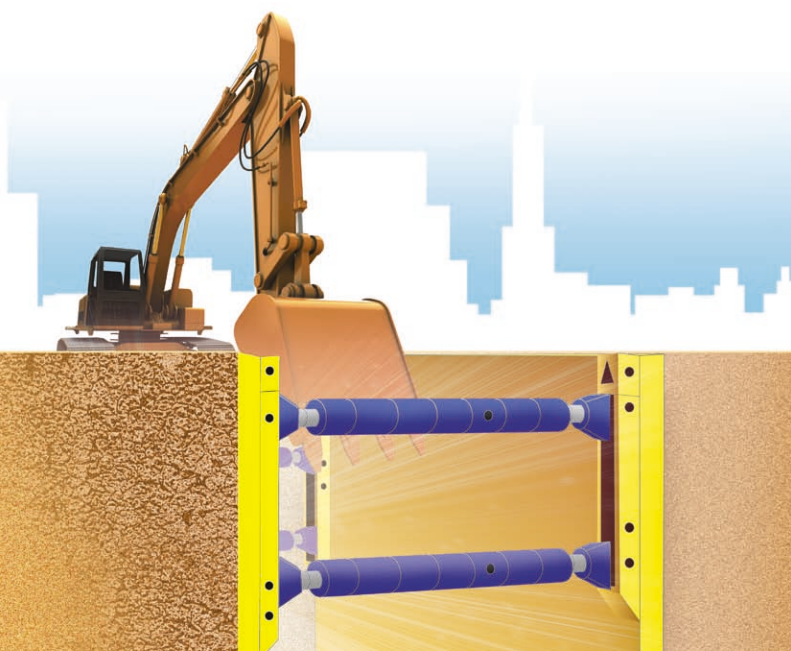

1. Направляющие балки (одинарные или двойные) длиной до 8,5 м.
2. Роликовые распорки: «Мини» (рабочая ширина до 1,24 м, усилие до 639 кН), «Стандартная» (до 780 кН), «Мега» (до 973 кН).
3. Стенки высотой 2,4 м (основные) + удлиняющие по 1,4 м. Благодаря комбинированию элементов высота стенки может составлять 3,8; 6,2 или 7,6 м.

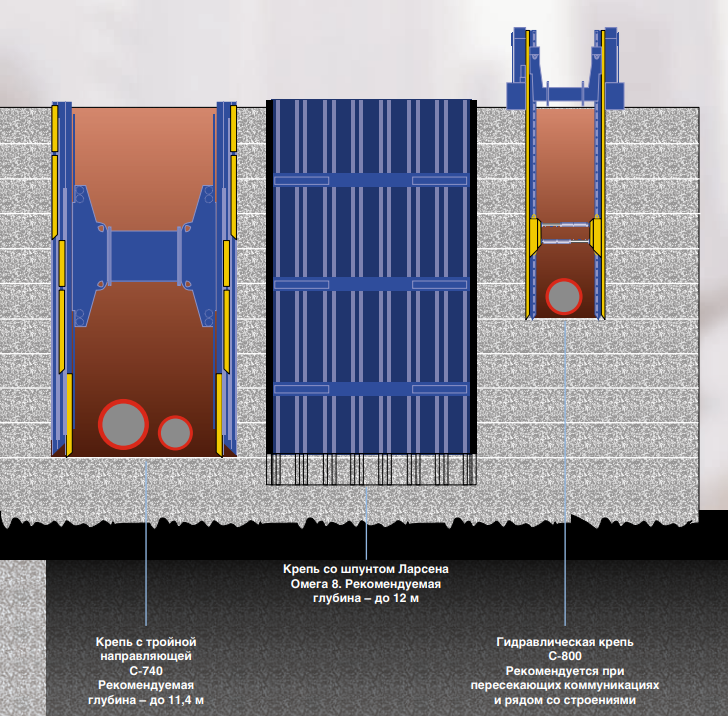

1. Глубина выработки: от 5 до 8 метров. При этом для модели C-750 нормативный предел составляет 7,6 м, а монтаж тройной направляющей C-740 увеличивает допустимую глубину до 11,4 м.
2. Ширина траншеи: до 5–12 м (с использованием удлинителей распорок).
3. Типы грунтов: неустойчивые (плывуны, водонасыщенные пески, суглинки с высоким УГВ). Метод установки — погружение с одновременным подъёмом грунта (позволяет монтировать крепь даже при отсутствии временной устойчивости стенок).
4. Типичные задачи:

• Прокладка канализационных коллекторов диаметром до 2000 мм.
• Строительство теплотрасс и водостоков в стеснённых городских условиях (с дополнительными нагрузками от дорог и зданий).
• Устройство глубоких колодцев и приямков

1. Высокое допустимое давление грунта — до 158,2 кН/м² для C-750.
2. Работа в обводнённых грунтах.
3. Установка труб любой длины благодаря подвижной роликовой распорке (регулируемый просвет под распоркой до 3,7 м).
4. Сила извлечения на 40–60% ниже, чем у камерных крепей (расчёт из каталога: при глубине 4 м для камеры сила вытягивания ~16 т, для направляющей — 9,7 т).

1. На глубине 2 м — ~16 кН/м².
2. На глубине 4 м — ~23 кН/м².
3. На глубине 6 м — ~34 кН/м².
4. На глубине 8 м — ~45 кН/м².

1. При УГВ ниже дна траншеи (сухие грунты) допустим монтаж лёгких алюминиевых и экономичных стальных крепей (C-100, C-250, C-300).
2. При УГВ выше дна или наличии верховодки необходимы стальные герметичные системы с высокой коррозионной стойкостью (оцинкованные или с покрытием EUROLAN). Крепи C-600 и C-750 способны работать в водонасыщенных грунтах, но при интенсивном притоке воды требуется дополнительное водопонижение, а именно система иглофильтров BBA Pumps.
3. В плывунах стоит применить профильную крепь C-400. Её стенки выполнены из профилей KD VI/8 длиной до 6 м, и их можно задавить на 1 м ниже дна траншеи без выемки грунта.

1. Направляющие рамы (угловые, крестовые, торцевые) — обеспечивают жёсткость системы в углах котлована и в местах ответвлений траншей. Так, крестовая направляющая для C-790 позволяет создавать пересечения коммуникаций под прямым углом (серия 790, стр. 31 каталога).
2. Рольганги (роликовые элементы) — используются для перемещения распорок по направляющим. Данные по роликовому элементу для основной стенки: высота 1,5 м, масса пары — 354 кг (серия 750, стр. 29 каталога).

Руководитель компании Крепи.Про.
