Любое строительство начинается с разработки грунта. Без должного крепления стенки котлована или траншеи могут обрушиться — это приводит к травмам, остановке работ и многомиллионным убыткам. Однако выбор способа крепления котлована зависит от множества факторов: глубины котлована, типа грунта, уровня грунтовых вод и близости зданий. В этой статье мы разберем все существующие виды крепления котлованов — от простейших деревянных распорок до высокотехнологичного оборудования и специализированных методов (шпунт, «стена в грунте», цементация).
1. Нормативные требования к укреплению откосов котлована
Основной документ, регламентирующий крепление траншей и котлованов в России, — СП 45.13330.2017 (актуализированная редакция СНиП 3.02.01-87). Свод правил устанавливает, что необходимость временного крепления стенок котлована должна обосновываться в проекте производства работ (ППР) в зависимости от глубины, вида и состояния грунта, гидрогеологических условий и временных нагрузок на бровке.
Основные требования:
Основные требования:
- Крепление обязательно для котлованов глубиной более 1,25 м в обычных грунтах и более 1,75 м в глинистых.
- Крепления траншей и котлованов должны быть, как правило, инвентарного типа — с возможностью многократного использования и максимальной механизации монтажа и демонтажа.
- При глубине, превышающей 3 м, крепление должно осуществляться по индивидуальному проекту, утвержденному техническим руководителем строительной организации.
- Для спуска и подъема рабочих в котлованы и широкие траншеи устанавливаются стремянки шириной не менее 0,6 м с перилами, а в узкие траншеи — приставные лестницы.
- Крепление стенок — установка поддерживающих конструкций.
- Устройство откосов — придание стенкам котлована или траншеи наклона, при котором грунт сохраняет устойчивость за счет сил сцепления.
2. Классификация поддерживающих конструкций
Устойчивость любой конструкции обеспечивается комбинацией следующих принципов:
3. Группа I. Естественные откосы (бестраншейный способ)
Описание: Стенкам котлована придается наклон, при котором грунт сохраняет устойчивость за счет сил сцепления и внутреннего трения.
Нормативы: Крутизна откосов (отношение высоты к заложению) назначается по таблицам СП 45.13330.2017 в зависимости от вида грунта и глубины котлована. Например, для песчаных грунтов откос должен быть не круче 1:1,5, для глинистых — 1:0,5–1:1.
Ограничения:
Нормативы: Крутизна откосов (отношение высоты к заложению) назначается по таблицам СП 45.13330.2017 в зависимости от вида грунта и глубины котлована. Например, для песчаных грунтов откос должен быть не круче 1:1,5, для глинистых — 1:0,5–1:1.
Ограничения:
- Требует больших площадей — ширина котлована по верху значительно превышает глубину.
- Невозможен в стесненных городских условиях и при плотной застройке.
- Не используется при высоком уровне грунтовых вод.
4. Группа II. Системы с механическим креплением стенок
Это самый распространенный класс для укрепления треншеи и котлована, особенно при прокладке инженерных сетей.
4.1. Распорные системы
Описание: Стены удерживаются от обрушения за счет распорок, установленных между ними поперек траншеи.
Область применения: Траншеи и узкие котлованы глубиной до 5–6 м. Наиболее простой и доступный тип крепления.
Разновидности:
Область применения: Траншеи и узкие котлованы глубиной до 5–6 м. Наиболее простой и доступный тип крепления.
Разновидности:
- Горизонтальное крепление (с прозорами или сплошное) — классический вариант с досками (дерево или сталь), вертикальными стойками и винтовыми распорками. Доски укладываются горизонтально вдоль стенок и прижимаются стойками.
- Вертикальное (рамное) крепление — доски или щиты устанавливаются вертикально, с распорками между ними.
- Телескопические распорки — современные регулируемые распорки, позволяющие быстро изменять ширину крепи под размер траншеи.

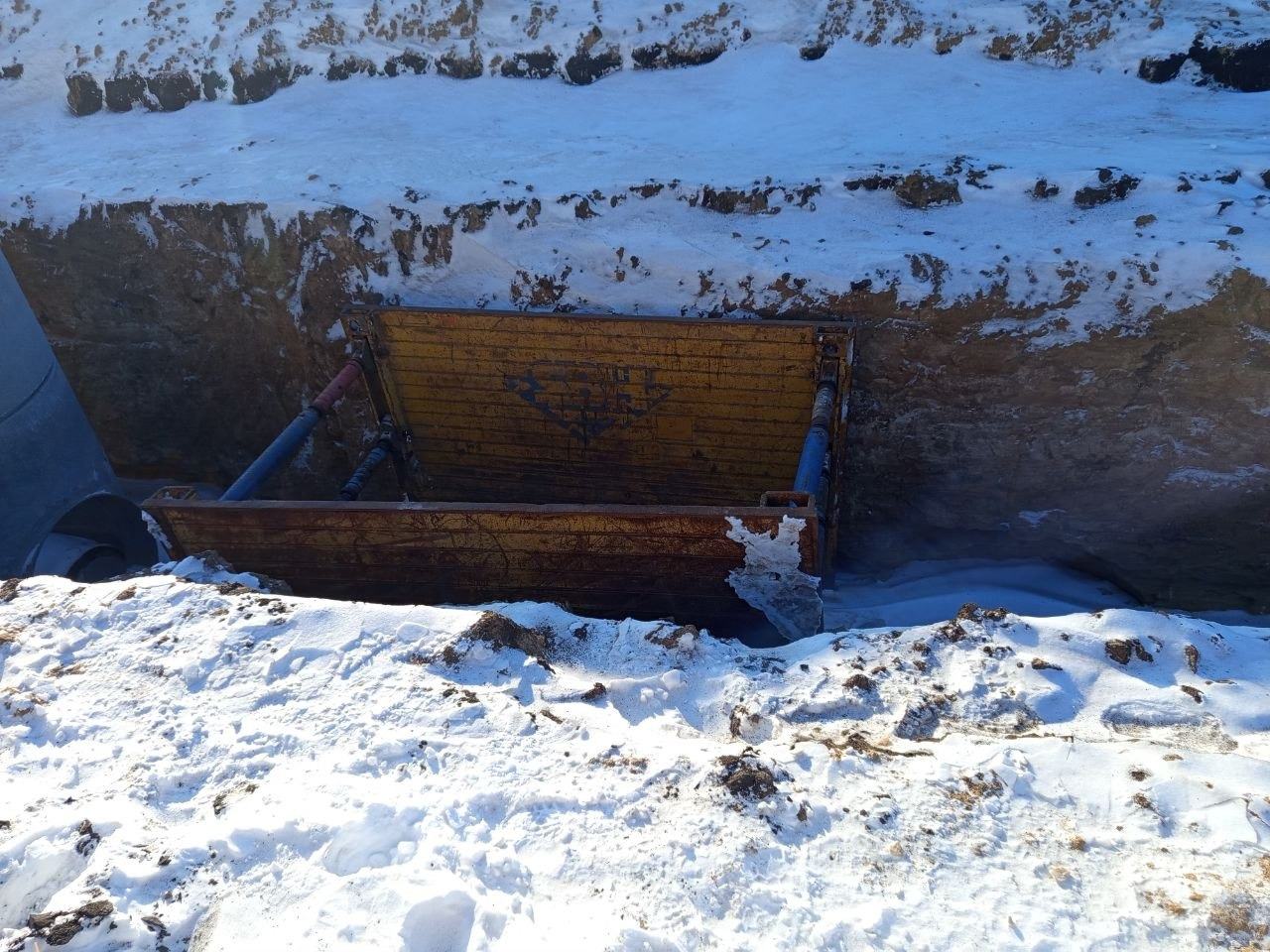

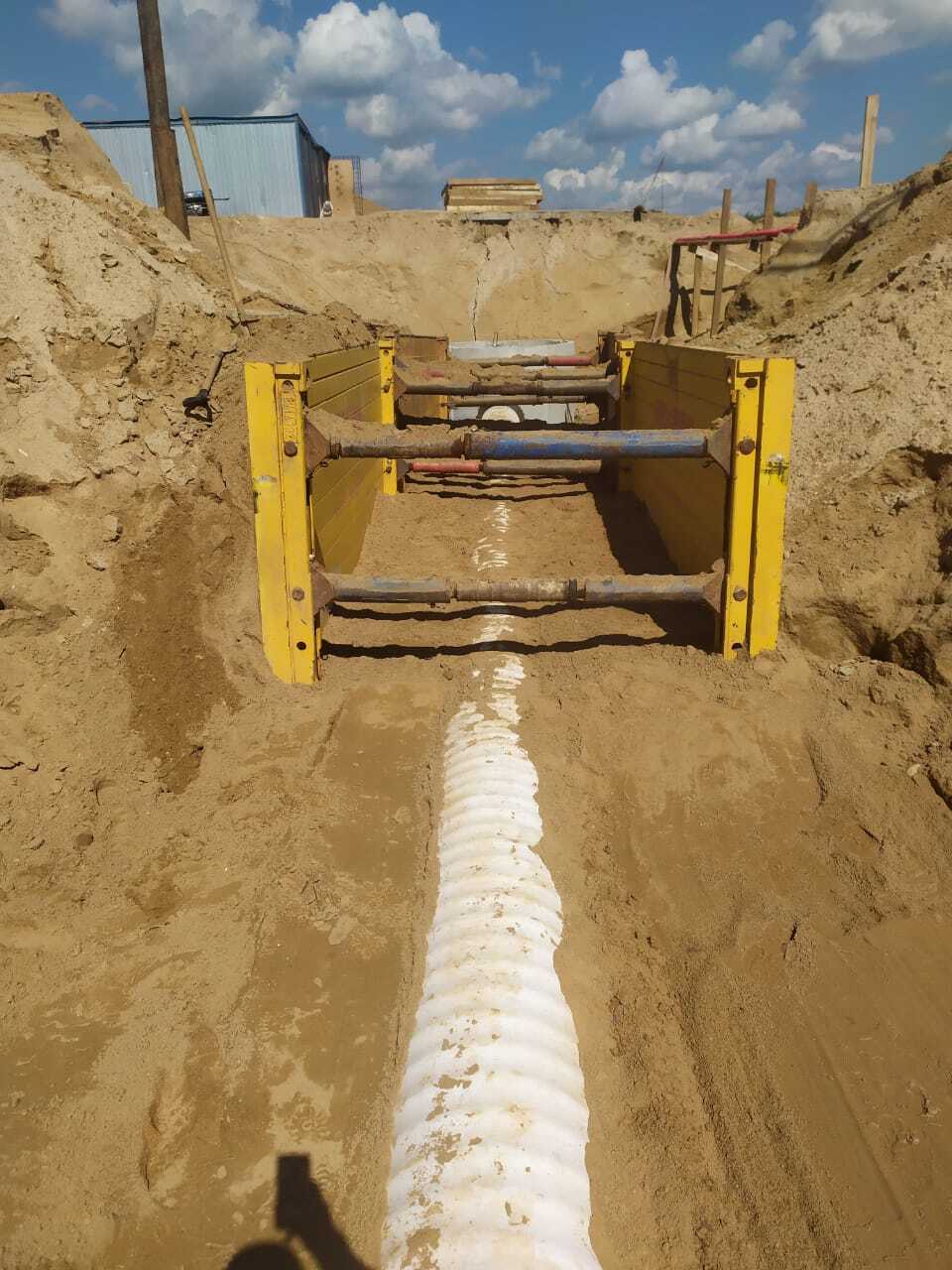

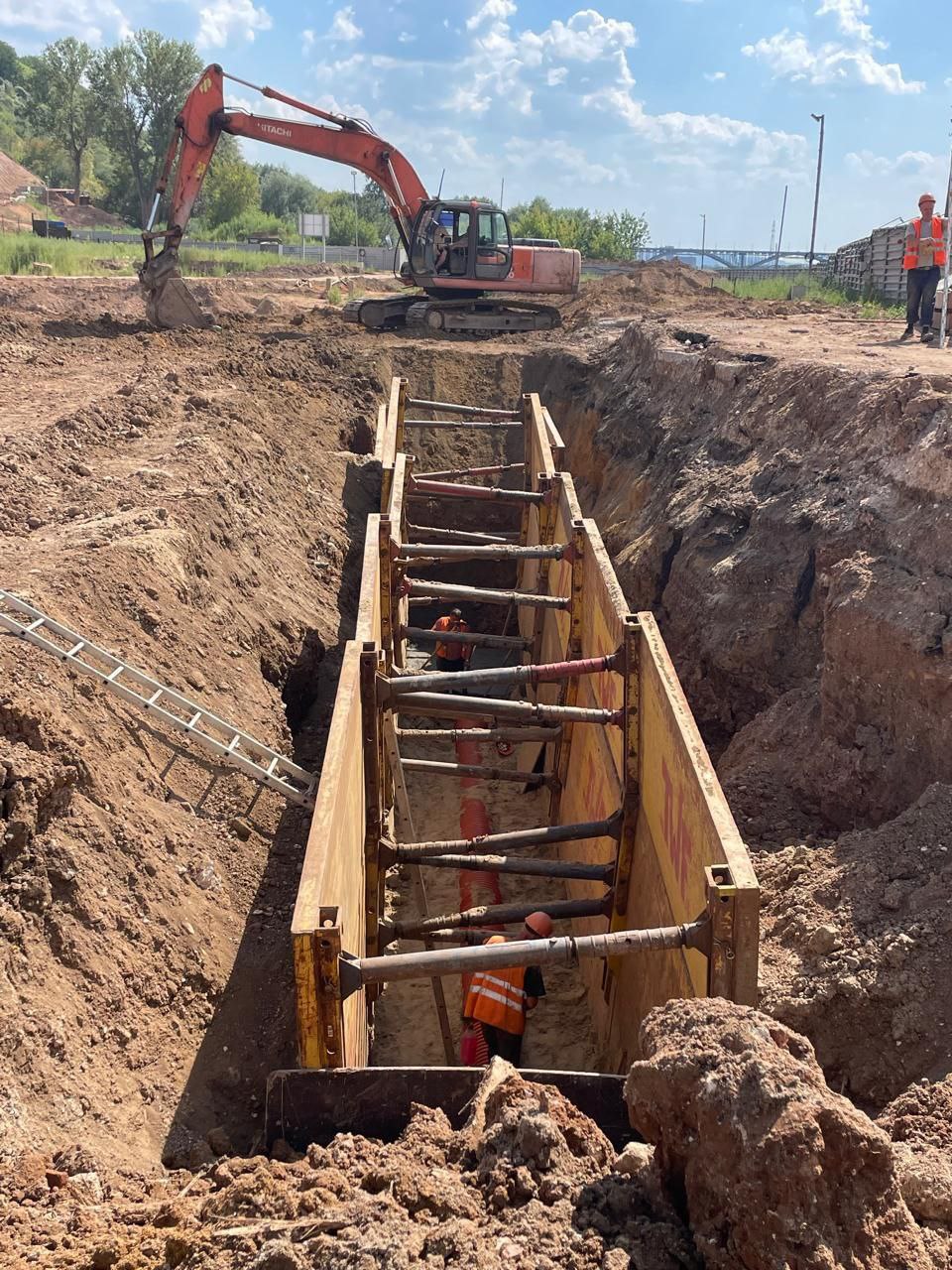

4.2. Инвентарные щитовые системы (на примере крепей SBH)
Описание: Представляют собой индустриальные сборно-разборные металлические щиты и регулируемые распорки. Это стандарт качества, позволяющий соблюдать требования СП 45.13330 об инвентарности и высокой оборачиваемости.
Ключевые компоненты:
Ключевые компоненты:
- Стальные или алюминиевые гофрированные щиты (трехслойная конструкция, восстанавливающая форму после нагрузки).
- Винтовые механические распорки с возможностью установки до 6 удлинителей по 0,5 м.
- Замковые соединения на пальцах и шплинтах (без болтов и сварки).
- Высокая несущая способность (паспортные нагрузки в кН/м² для каждой длины стенки).
- Сертификация безопасности (GS, TUV, ISO 9001).
- Быстрый монтаж экскаватором (2–3 часа на 100 м траншеи).
- Защита от воды (герметичные замки).
- Долговечность — ресурс до 20 и более циклов.
4.3. Консольные (безраспорные и шпунтовые) системы укрепления котлована
Описание: Стойки или шпунт забиваются в грунт и работают как консольные балки, удерживая стену. Вертикальные элементы заглубляются ниже дна выемки на расчетную величину.
Шпунтовое ограждение Ларсена:
Шпунт Ларсена — это стальные профили с замками по краям, которые при погружении образуют сплошную водонепроницаемую стену. Крепление откосов котлована шпунтом широко используется для защиты от обрушения во время земляных работ, предотвращения затопления периметра и перемещения грунтов.
Виды профилей:
Шпунтовое ограждение Ларсена:
Шпунт Ларсена — это стальные профили с замками по краям, которые при погружении образуют сплошную водонепроницаемую стену. Крепление откосов котлована шпунтом широко используется для защиты от обрушения во время земляных работ, предотвращения затопления периметра и перемещения грунтов.
Виды профилей:
Область применения: Глубокие котлованы (более 6–8 м), обводненные грунты, стесненные условия. Создает водонепроницаемый замок. Шпунт изготавливается в соответствии с требованиями ГОСТ 4781-85 из стали Ст3сп, Ст3пс и других углеродистых сплавов. При разработке конструкции шпунтового ограждения должен быть выполнен расчет по несущей способности, учитывающий неблагоприятные нагрузки и грунтовые условия.
Технологии монтажа:
Технологии монтажа:
- Вибропогружение — основной метод для стального шпунта, высокая скорость, но создает вибрацию.
- Статическое вдавливание — безударный метод, отсутствие вибрации, возможность работ у зданий.
4.4. Анкерные системы укрепления котлована
Описание: Укрепление котлована происходит за счет тяг, уходящих вглубь грунта за пределами выемки и заанкеренных там. Основной элемент — грунтовый анкер, работающий на растяжение.
Устройство: Состоит из заделки в грунте (корневой части), свободной тяги и оголовка для натяжения.
Преимущества перед распорками: Не загромождают пространство котлована, позволяют вести работы на большой площади.
Область применения: Широкие котлованы, глубокие выемки (более 6–7 м), сложные гидрогеологические условия, плотная городская застройка.
Устройство: Состоит из заделки в грунте (корневой части), свободной тяги и оголовка для натяжения.
Преимущества перед распорками: Не загромождают пространство котлована, позволяют вести работы на большой площади.
Область применения: Широкие котлованы, глубокие выемки (более 6–7 м), сложные гидрогеологические условия, плотная городская застройка.
4.5. Подкосные системы укрепления котлована
Описание: Применяются для укрепления стенок котлована большой ширины, где установка поперечных распорок невозможна. Подкосы передают давление грунта на упоры (якоря), установленные у основания.
Применение: Как альтернатива анкерам в сложных грунтах или для удешевления проекта.
Применение: Как альтернатива анкерам в сложных грунтах или для удешевления проекта.
5. Группа III. Специализированные методы для сложных грунтов
5.1. Технология «Стена в грунте»
Описание: Узкая глубокая траншея разрабатывается под защитой бентонитового раствора (глинистой суспензии), который создает избыточное гидростатическое давление на стенки и предотвращает их обрушение. Затем траншея заполняется бетонной смесью методом вертикально перемещаемой трубы (ВПТ).
Параметры: Глубина до 40–60 м, ширина от 0,4 до 1,2 м.
Применение: Подземные паркинги, фундаменты высотных зданий в черте города, противофильтрационные завесы.
Параметры: Глубина до 40–60 м, ширина от 0,4 до 1,2 м.
Применение: Подземные паркинги, фундаменты высотных зданий в черте города, противофильтрационные завесы.
5.2. Закрепление грунтов (инъекционные методы)
- Цементация — разрушение и перемешивание грунта с цементным раствором под высоким давлением с образованием грунтоцементных свай. Используется для создания противофильтрационных завес.
- Силикатизация — нагнетание жидкого стекла для связывания водонасыщенных песков. Применяется для грунтов с коэффициентом фильтрации от 2 до 80 м/сут.
- Замораживание грунтов — циркуляция хладагента через замораживающие колонки для создания ледогрунтового ограждения. Применяется в сильно обводненных плывунах, где другие методы неэффективны.
6. Сравнительный анализ и критерии выбора
Факторы выбора метода крепления котлованов и траншей:
- Глубина и ширина котлована.
- Тип грунта и уровень грунтовых вод.
- Наличие застройки рядом (стесненные условия).
- Сроки работ и доступная техника.
- Экономическая целесообразность.
Сравнительная таблица методов укрепления откосов котлована
7. Заключение
Выбор способа крепления траншей и котлованов — это всегда компромисс между стоимостью, безопасностью, технологичностью и скоростью.
Тенденция рынка: Идет отказ от кустарных деревянных конструкций в пользу высокооборачиваемых инвентарных систем. Деревянные крепления, даже при их кажущейся дешевизне, требуют больших трудозатрат и не обеспечивают расчетной надежности.
Рекомендация:
Не знаете, какой вид крепления котлованов выбрать для вашего объекта? Получите бесплатную консультацию и индивидуальный расчет стоимости, заполнив форму на сайте.
Тенденция рынка: Идет отказ от кустарных деревянных конструкций в пользу высокооборачиваемых инвентарных систем. Деревянные крепления, даже при их кажущейся дешевизне, требуют больших трудозатрат и не обеспечивают расчетной надежности.
Рекомендация:
- Для большинства задач по прокладке коммуникаций на глубине до 8 метров оптимальны инвентарные крепи SBH (серии C-600, C-750, C-790). Они обеспечивают быстрый монтаж, высокую безопасность и экономическую эффективность за счет многоразовости.
- Для уникальных и глубоких котлованов (более 8 м) следует рассматривать шпунт Ларсена или анкерные системы.
- В особо сложных гидрогеологических условиях (плывуны, высокий напор воды) — замораживание, цементацию или «стену в грунте».
