Не на каждом объекте требуется установка креплений. Вопрос «когда можно копать без крепления?» возникает у каждого прораба, и ответ на него зависит от типа грунта, глубины выемки, уровня грунтовых вод и наличия застройки.
К сожалению, многие подрядчики либо перестраховываются и ставят крепи там, где можно обойтись откосами, либо, наоборот, игнорируют нормы и рискуют жизнями людей. Нет чёткого понимания границ допустимой глубины без крепления.
Цель этой статьи — разобрать нормативные требования к глубине выемок без крепления, дать практические рекомендации по оценке устойчивости грунтов и предложить альтернативы — откосы или инвентарные крепи.
Копать без крепления можно, но только в строго определённых условиях: в устойчивых грунтах, выше уровня грунтовых вод, при отсутствии нагрузок на бровке и на глубине, не превышающей нормативные значения.
1. Нормативная база: что говорит СП 45.13330.2017
Основной документ, регламентирующий производство земляных работ, — СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» (актуализированная редакция СНиП 3.02.01-87). Именно он устанавливает, когда можно разрабатывать выемки без крепления стенок, а когда — обязательно.
Согласно этому своду правил, устройство открытых выработок с вертикальными стенками без креплений в нескальных и незамерзших грунтах выше уровня грунтовых вод и при отсутствии вблизи подземных сооружений допускается на глубину:
Важное уточнение: эти нормативы действуют только при соблюдении трёх условий: грунт находится выше уровня грунтовых вод, грунт не является мёрзлым (или оттаявшим), и вблизи выемки отсутствуют подземные сооружения и коммуникации. Если хотя бы одно из этих условий нарушено — глубина без крепления должна быть уменьшена, а в большинстве случаев крепление становится обязательным.
Кроме того, в плотных связанных грунтах (суглинках и глинах) при разработке роторными и траншейными экскаваторами допускается выемка с вертикальными стенками без крепления на глубину до 3 м. Однако это исключение действует только для механизированной разработки и при условии, что люди в выемку не спускаются.
Для глубины более указанных значений обязательно крепление стенок или устройство откосов безопасной крутизны.
В плотной застройке, когда расстояние от бровки выемки до зданий составляет менее 1,5–2 м, крепление становится обязательным даже на меньшей глубине. Это требование вытекает из необходимости защиты фундаментов существующих зданий от деформаций.
2. Факторы, определяющие возможность работы без крепления
Нормативные значения глубины — это отправная точка, но на практике решение о необходимости крепления принимается с учётом целого ряда дополнительных факторов.
Тип грунта. Связные грунты (глины, суглинки) держат вертикальную стенку значительно лучше, чем несвязные (пески, супеси). Это связано с наличием сил сцепления между частицами. В глинистых грунтах допустимая глубина без крепления выше — до 1,5 м, тогда как в песках — всего 1,0 м.
Уровень грунтовых вод (УГВ). Если УГВ находится выше дна выемки, грунт теряет устойчивость, и крепление становится обязательным. Водонасыщенные грунты (плывуны) не держат вертикальную стенку даже на минимальной глубине. В таких условиях требуется не только крепление, но и предварительное водопонижение.
Нагрузки на бровке. Движение строительной техники у края траншеи, складирование вынутого грунта или материалов, близость зданий и дорог — все эти факторы увеличивают давление на стенки выемки и требуют крепления даже на малых глубинах. Нормативы запрещают размещать отвал грунта или технику ближе 1 м от бровки неукреплённой выемки.
Время разработки. При длительном нахождении выемки открытой (более суток) возрастает риск обрушения стенок из-за выветривания, увлажнения или динамических нагрузок. Для длительных работ крепление рекомендуется даже на глубинах, формально допустимых без него.
Сезонность. В мёрзлых грунтах глубина без крепления может быть временно увеличена — мёрзлый грунт держит вертикальную стенку лучше. Однако после оттаивания устойчивость резко падает, и требуется либо крепление, либо устройство откосов.
3. Откосы как альтернатива креплению
Когда позволяет площадь и грунтовые условия, вместо установки креплений можно разрабатывать выемку с откосами. Это классический и самый простой способ обеспечения устойчивости стенок.
Когда применяются откосы. Откосы используются при наличии свободной площади вокруг выемки и в устойчивых грунтах. В городских условиях, где каждый метр на счету, откосы чаще всего невозможны — они требуют ширины выемки по верху в 2–3 раза больше глубины.
Крутизна откосов. Согласно СП 45.13330.2017, крутизна откосов назначается в зависимости от типа грунта и глубины выемки. Для песчаных грунтов откос должен быть не круче 1:1,5 (на 1,5 м горизонтали на 1 м глубины), для глинистых — 1:0,5–1:1. Чем глубже выемка, тем более пологим должен быть откос.
Преимущества откосов: не требуется специальное оборудование, минимальные затраты, быстрота разработки.
Недостатки: требуют больших площадей (ширина выемки по верху значительно превышает глубину), невозможны в стеснённых городских условиях, не допустимы при высоком уровне грунтовых вод.
4. Инвентарные крепи — когда они становятся обязательными

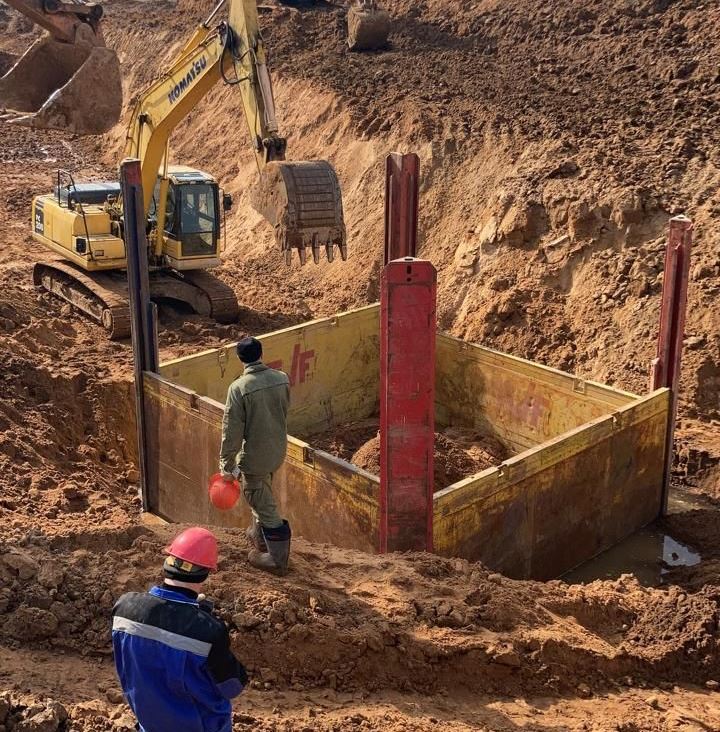

Инвентарные крепи (например, системы SBH) становятся обязательными в следующих случаях:
- Глубина превышает нормативные значения (1,0–1,5 м в зависимости от грунта).
- Наличие дополнительных нагрузок на бровке — техника, складирование материалов, близость зданий.
- Высокий уровень грунтовых вод (выше дна выемки) — требуется водопонижение и герметичные крепи.
- Высокий уровень грунтовых вод (выше дна выемки) — требуется водопонижение и герметичные крепи.
- Стеснённые условия застройки — расстояние до зданий менее 1,5–2 м.
- Длительный срок нахождения выемки открытой — более суток.
- Наличие людей в выемке — если рабочие спускаются в траншею, крепление обязательно независимо от глубины.

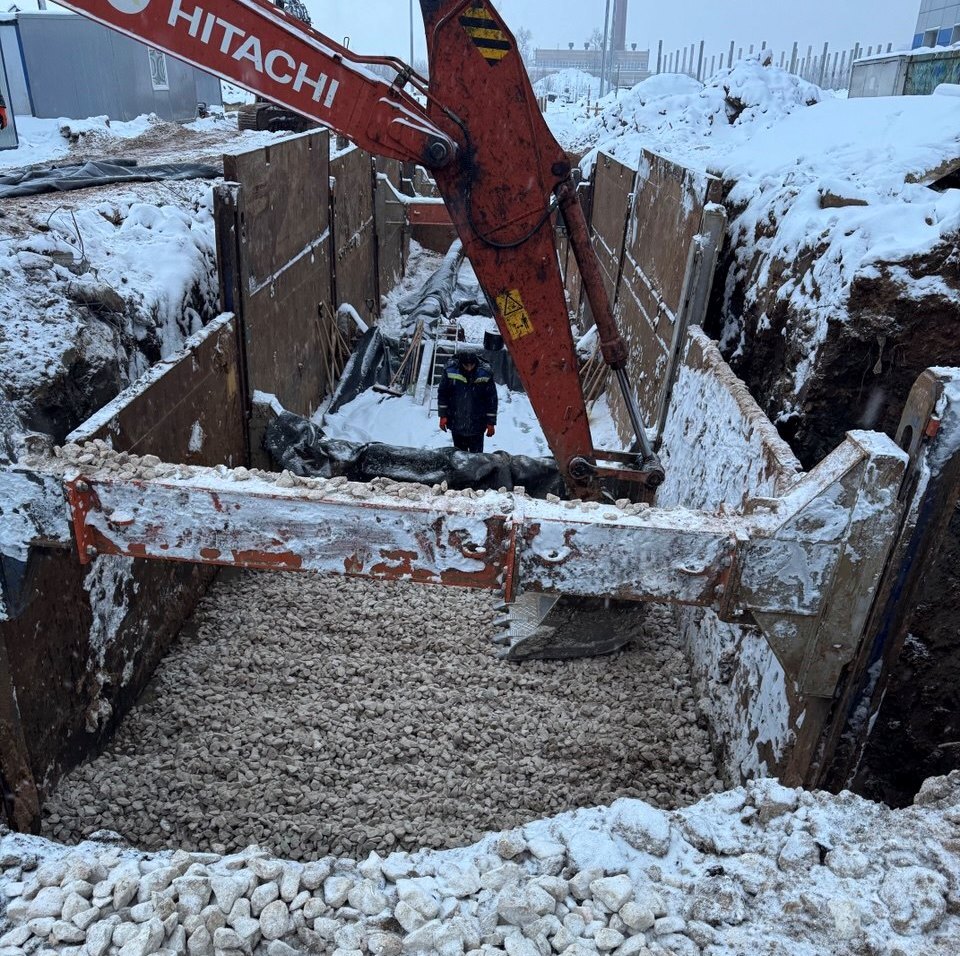

В отличие от откосов, инвентарные крепи позволяют разрабатывать выемки с вертикальными стенками, что критически важно в городских условиях. Они обеспечивают расчётную несущую способность (паспортные нагрузки в кН/м²), быстрый монтаж экскаватором и высокую оборачиваемость — до 300–500 циклов.
5. Сравнительная таблица: когда можно без крепления, а когда — обязательно
6. Практические рекомендации
Перед началом работ обязательно проведите инженерно-геологические изыскания: определите тип грунта, уровень грунтовых вод и наличие подземных коммуникаций. Без этих данных любой ответ на вопрос «можно ли копать без крепления» будет гаданием.
При глубине до 1,5 м в глинистых грунтах и отсутствии нагрузок на бровке можно работать без крепления, но с обязательным контролем состояния стенок. При появлении признаков осыпания или увлажнения — немедленно установить крепление или выполнить откосы.
При любых сомнениях лучше установить крепление. Экономия на креплении может обернуться многомиллионными штрафами по статье 9.4 КоАП РФ, остановкой работ и, самое страшное, травмами и гибелью людей.
Для городских объектов крепление обязательно практически всегда, даже на малых глубинах. Откосы в плотной застройке невозможны, а риск повреждения соседних зданий слишком высок.
7. Заключение
Ответ на вопрос «можно ли копать без крепления» зависит от трёх ключевых факторов: типа грунта, глубины выемки и наличия нагрузок на бровке. Нормы СП 45.13330.2017 дают чёткие ориентиры: в песках — до 1,0 м, в супесях — до 1,25 м, в глинах — до 1,5 м. Но на практике всегда лучше перестраховаться.
Рекомендация. При глубине более 1,5 м или при любых сомнениях в устойчивости грунта — используйте инвентарные крепи. Это гарантия безопасности рабочих, сохранности соседних зданий и отсутствия штрафов.
Компания «КрепиПро» предлагает инженерную консультацию по определению необходимости крепления на вашем объекте. Наши специалисты проведут расчёт устойчивости грунта с учётом типа грунта, глубины выемки, УГВ и нагрузок на бровке, и помогут выбрать оптимальное решение — откосы или инвентарные крепи SBH.
Не уверены, нужно ли крепление на вашем объекте? Заполните анкету на сайте — наш инженер выполнит расчёт и предложит готовое решение.
